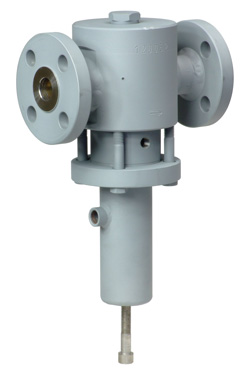

Перепускной клапан UV8.2
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Технические характеристики
| Присоединение |
фланцы DN15 – 50 мм
резьба G3/8 – 2 |
| Условное давление |
PN 0,6 – 25,0 МПа (см. табл. 1) |
| Рабочая температура |
-10…+400 °C |
| Входное давление (давление настройки) |
0,2 – 22,0 МПа (12 диапазонов) |
| Величина Kvs |
0,2 – 5,5 м3/ч |
| Допустимая протечка по седлу |
не более 0,05% от Kvs |
Описание
UV8.2 является регулятором давления «до себя» прямого действия с мембранным (UV8.2), поршневым (UV8.2K) или сильфонным (UV8.2B) приводом и предназначен для больших входных давлений. Клапан может поставляться с мягким или металлическим седловым уплотнением. Для токсичных и опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.
Для каждого типоразмера клапана доступно три варианта коэффициента пропускной способности. Клапан поставляется в линейном (G3/8 – 1, DN15 – 25) или угловом (все типоразмеры) исполнении.
Коэффициент пропускной способности Kvs, (м3/ч)
| Резьба | G3/8 | G1/2 | G3/4 | G1 | G1¼ | G1½ | G2 |
|---|
| Фланцы | | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|
| Варианты сёдел, Kvs, (м3/ч) |
I |
0,2 |
0,2 |
0,25 |
0,25 |
0,4 |
0,4 |
1 |
| II |
0,9 |
0,9 |
0,9 |
0,9 |
2,5 |
2,5 |
3,5 |
| III |
1,7 |
1,8 |
2 |
2,2 |
3,9 |
3,9 |
5,5 |
Диапазоны входного давления, (МПа)
Условное давление, (МПа) (табл.1)
| Тип | Диапазон, (МПа) | Условное давление, (МПа) |
|---|
| UV8.2K |
15,0 – 22,0 |
PN25,0 |
| 12,0 – 16,0 |
PN25,0 |
| 8,0 – 12,0 |
PN25,0 |
| 6,0 – 10,0 |
PN10,0 |
| 4,5 – 6,3 |
PN10,0 |
| 3,5 – 5,0 |
PN10,0 |
| 2,0 – 3,5 |
PN6,3 |
| 1,0 – 2,5 |
PN4,0 |
| UV8.2 |
1,0 – 2,0 |
PN2,5 |
| 0,5 – 1,6 |
PN2,5 |
| 0,7 – 1,0 |
PN1,6 |
| 0,4 – 0,7 |
PN1,6 |
| 0,2 – 0,4 |
PN0,6 |
Материалы
| Корпус |
Углеродистая, нержавеющая сталь |
| Седловое уплотнение |
Нержавеющая сталь |
| Мембрана (UV8.2) |
EPDM |
| Поршневые кольца (UV8.2K) |
EPDM |
| Сильфон (UV8.2B) |
Нержавеющая сталь |
Размеры, (мм)
| Резьба | G3/8 – 1 | G11/4 – 2 |
|---|
| Фланцы | DN15 – 25 | DN32 – 50 |
|---|
| Исполнение | Линейное | Угловое | Угловое |
|---|
| A |
110 |
55 |
100 |
| A1 |
220 |
110 |
по запросу |
| B |
30 |
65 |
108 |
| B1 |
– |
120 |
по запросу |
| C |
420 |
420 |
650 |
