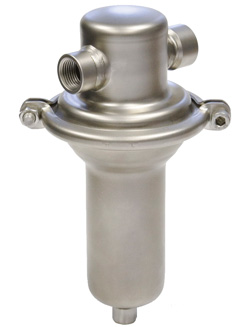

Перепускной клапан UV5.1
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Диапазоны входного давления, (МПа)
Технические характеристики
| Присоединение | резьба G1/2 – 2 фланцы DN 15 – 50 мм |
| Условное давление | PN 0,1-1,6 МПа (см. табл.1) |
| Рабочая температура | -40…+130 °C |
| Входное давление (давление настройки) | 0,002 – 1,2 МПа (7 диапазонов) |
| Величина Kvs | 3,2 – 22 м3/ч |
| Допустимая протечка по седлу | не более 0,05% от Kvs |
Описание
UV5.1 является регулятором давления «до себя» прямого действия с мембранным приводом. Клапан изготовлен из нержавеющей стали, имеет мягкое седловое уплотнение. Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.
Коэффициент пропускной способности Kvs, (м3/ч)
| DN, (мм) | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Kvs, (м3/ч) | 3,5 | 3,5 | 4 | 22 | 22 | 22 |
Диапазоны входного давления, (МПа)
Условное давление, (МПа) (табл.1)
| Диапазон, (МПа) | Условное давление, (МПа) |
|---|---|
| 0,6 – 1,2 | PN 1,6 |
| 0,4 – 0,8 | PN 1,6 |
| 0,2 – 0,5 | PN 1,0 |
| 0,08 – 0,25 | PN 0,6 |
| 0,03 – 0,11 | PN 0,25 |
| 0,01 – 0,05 | PN 0,1 |
| 0,002 – 0,012 | PN 0,1 |
Материалы
| Корпус | Нержавеющая сталь |
| Седловое уплотнение | EPDM |
| Мембрана | EPDM |
Размеры, (мм)
| Диапазон, (МПа) | Размер | DN, (мм) | |||||
|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 50 | ||
| Все диапазоны | A | 90 | 90 | 136 | 130 | 145 | 185 |
| A1 | 200 | 200 | 200 | 180 | 200 | 230 | |
| B | 40 | 40 | 40 | 110 | 110 | 110 | |
| 0,08 – 1,2 | C | 205 | 205 | 205 | 218 | 218 | 218 |
| D | 138 | 138 | 138 | 138 | 138 | 138 | |
| 0,03 – 0,11 | C | 270 | 270 | 270 | 285 | 285 | 285 |
| D | 200 | 200 | 200 | 200 | 200 | 200 | |
| 0,01 – 0,05 | C | 270 | 270 | 270 | 285 | 285 | 285 |
| D | 264 | 264 | 264 | 264 | 264 | 264 | |
| 0,002 – 0,012 | C | 270 | 270 | 270 | 285 | 285 | |
