Описание
Технические характеристики
Присоединение
фланцы DN 50 – 100 мм
Условное давление
PN 0,1 – 1,6 МПа (см. табл.1)
Рабочая температура
-40…+130 °C
Входное давление (давление настройки)
0,002 – 1,0 МПа (7 диапазонов)
Величина Kvs
32 – 100 м3 /ч
Допустимая протечка по седлу
не более 0,05% от Kvs
Описание

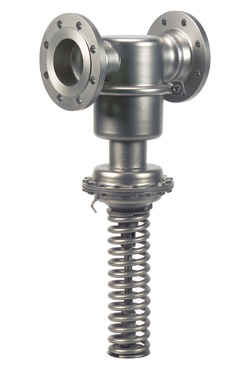

UV4.7, 4.8 являются регуляторами давления «до себя» прямого действия с мембранным приводом. Клапаны изготовлены из нержавеющей стали, имеют мягкое седловое уплотнение.
Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.
Коэффициент пропускной способности Kvs, (м3 /ч)
DN, (мм) 50 65 80 100
Kvs, (м3 /ч)
32
50
80
100
Диапазоны входного давления, (МПа)
Диапазон, (МПа) Условное давление, (МПа)
0,45 – 1,0
PN1,6
0,2 – 0,5
PN1,0
0,08 – 0,25
PN0,6
0,02 – 0,12
PN0,25
0,01 – 0,06
PN0,1
0,002 – 0,025
PN0,1
0,002 – 0,015
PN0,1
Материалы
Корпус
Нержавеющая сталь
Седловое уплотнение
EPDM
Мембрана
EPDM
Размеры, (мм)
Диапазон, (МПа) DN, (мм) 50 65 80 100
Все диапазоны
А
230
290
310
350
0,08 – 1,0
C
610
750
750
750
С1
750
890
890
890
D
220
220
220
220
0,02 – 0,12
C
610
750
750
750
С1
750
890
890
890
D
270
270
270
270
0,01 – 0,06
C
610
750
750
750
С1
750
890
890
890
D
360
360
360
360
0,002 – 0,025
C
500
640
640
640
С1
640
780
780
780
D
360
360
360
360
0,002 – 0,015
C
500
640
640
640
С1
640
