Описание

Технические характеристики

Присоединение резьба G1/2 – G2
фланцы DN15 – 50 мм
Условное давление PN1,6 МПа
Рабочая температура -40…+130 °C
Входное давление 0,0002 – 0,052 МПа (16 диапазонов)
Величина Kvs 0,2 – 3,6 м3/ч
Допустимая протечка по седлу не более 0,05% от Kvs

Описание

UV3.0 является регулятором давления «до себя» прямого действия с мембранным приводом. Клапан изготовлен из нержавеющей стали, имеет мягкое седловое уплотнение и предназначен для поддержания низких давлений жидкостей и газов с высокой точностью. Предпочтительные типоразмеры клапана: DN25 и DN40. Пропускная способность клапана не зависит от его условного диаметра.

Коэффициент пропускной способности Kvs, (3/ч)

DN, (мм) Все условные диаметры
Kvs, (3/ч) 0,2 0,9 1,5 2,2 2,8 3,6

Диапазоны входного давления, (МПа)

Диаметр мембраны Диапазон, (МПа)
220 мм 0,01-0,052
0,005-0,022
0,0025-0,0125
0,0015-0,003
270 мм 0,005-0,028
0,002-0,012
0,0015-0,0065
0,0008-0,0016
360 мм 0,0025-0,014
0,0015-0,006
0,0005-0,0032
0,0004-0,0006
500 мм 0,0012-0,007
0,0008-0,003
0,0003-0,0015
0,0002-0,0003

Материалы

Корпус Нержавеющая сталь
Седловое уплотнение EPDM
Мембрана EPDM

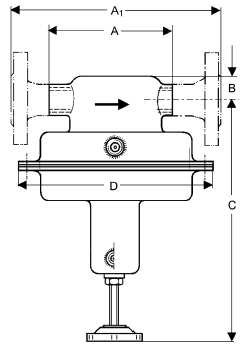

Размеры, (мм)

Размер Резьба
G1/2 G3/4 G1 G11/4 G11/2 G2
A 165 170 170 180 180 180
B 35 35 35 40 45 50
C 320 330 330 340 350 360
D см. диаметр мембраны
Размер Фланцы, DN
15 20 25 32 40 50
A1 240 240 250 250 260 260
B 35 35 35 40 45 50
C 320 330 330 340 350 360
D см. диаметр мембраны
