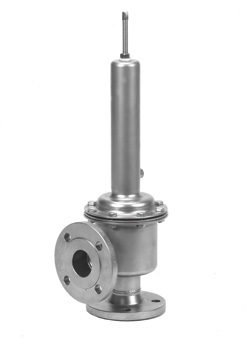

Гигиенический перепускной клапан UV3.8
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Технические характеристики
| Присоединение | фланцы DN15 – 100 мм резьба G1/2 –2 |
| Условное давление | PN 0,6 – 1,6 МПа (см. табл.1) |
| Рабочая температура | -40…+180 °C |
| Входное давление (давление настройки) | 0,08 – 1,6 МПа (3 диапазона) |
| Величина Kvs | 3,5 – 5,5 м3/ч (больший Kvs по запросу) |
| Допустимая протечка по седлу | не более 0,05% от Kvs |
Описание
UV3.8 является регулятором давления «до себя» прямого действия с мембранным (UV3.8M) или поршневым (UV3.8K) приводом. Основная область применения клапана – пищевая и фармацевтическая промышленность. Покрытие мембраны PTFE (Teflon) хорошо подходит для пищевых сред, а также позволяет использовать клапан для пара температурой до 150 °C. Клапан имеет металлическое седловое уплотнение (мягкое уплотнение по запросу).
Все элементы клапана изготовлены из нержавеющей стали и имеют высокую коррозионную стойкость. Клапан не имеет застойных зон и может промываться без демонтажа с трубопровода: CIP, SIP. Возможна механическая и электрополировка внутренних и внешних поверхностей клапана (шероховатость поверхностей до Ra 0,2 мкм).
Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.
Коэффициент пропускной способности Kvs, (м3/ч)
| DN, (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| G | ½ | ¾ | 1 | 1¼ | 1½ | 2 | – | – | – |
| Kvs, (м3/ч) | 3,5 | 3,5 | 3,5 | 5,5 | 5,5 | 5,5 | по запросу | ||
Диапазоны входного давления, (МПа)
Условное давление, (МПа) (табл.1)
| Тип | Диапазон, (МПа) | Условное давление, (МПа) |
|---|---|---|
| UV3.8K | 0,8 – 1,6 | PN 1,6 |
| UV3.8M | 0,4 – 1,0 | PN 1,6 |
| 0,2 – 0,5 | PN 1,0 | |
| 0,08 – 0,25 | PN 0,6 |
Материалы
| Корпус | Нержавеющая сталь |
| Седловое уплотнение | EPDM/PTFE |
Размеры, (мм)
| Фланцы | ||||
|---|---|---|---|---|
| DN25 | DN32 | DN40 | DN50 | |
| A | 100 | 105 | 115 | 125 |
| D | 100 | 105 | 115 | 125 |
| C | 500 | 500 | 500 | 500 |
| D | 175 | 175 | 175 | 175 |
| Резьба | ||||
| G1 | G1¼ | G1½ | G2 | |
| A | 80 | 80 | 80 | 80 |
| D | 80 | 80 | 80 | 80 |
| C | 500 | 500 | 500 | 500 |
| D | 175 | 175 | 175 | 175 |
