Описание
Технические характеристики
| Присоединение |
фланцы DN25 –100 мм |
| Условное давление |
PN1,6 МПа |
| Рабочая температура |
-40…+130 °C |
| Рабочее давление |
DN 25 – 50: до 1,2 МПа
DN 65 –100: до 1,3 МПа |
| Расход газа |
до 1117 Нм3/ч |
Описание

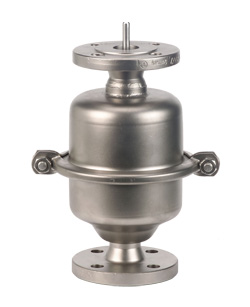

EB3.52 является пусковым воздухоотводчиком для жидкостных систем. Предназначен для удаления воздуха и других газов из системы при её заполнении жидкостью в процессе пуска. Также используется для заполнения системы воздухом при дренаже.
Клапан закрывается при достижении уровня жидкости верхней точки системы при заполнении и открывается при снижении давления в системе ниже 0,03 МПа при дренаже. В процессе работы системы клапан находится в закрытом положении независимо от уровня жидкости.
Материалы
| Корпус |
Нержавеющая сталь |
| Поплавок |
Нержавеющая сталь |
| Уплотнение корпуса |
EPDM |
| Седловое уплотнение |
EPDM |
Расход газа при пуске, (Нм3/ч)
| Перепад давления на воздухоотводчике, (МПа) | фланцы, DN |
|---|
| 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
| 0,005 |
52 |
90 |
125 |
317 |
378 |
543 |
790 |
| 0,01 |
73 |
126 |
177 |
307 |
534 |
767 |
1117 |
Размеры, (мм)
| Размер, (мм) | фланцы, DN |
|---|
| 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
| A |
247 |
255 |
261 |
264 |
430 |
440 |
440 |
| D |
200 |
200 |
200 |
200 |
265 |
265 |
265 |
| E |
45 |
45 |
35 |
35 |
- |
- |
- |
Масса, (кг)
| DN, (мм) | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
| Масса, кг |
4,5 |
6 |
6,5 |
8,5 |
15 |
16 |
18 |
Опции
- Рабочее давление до 1,6 МПа
- Полимерное покрытие внутренних поверхностей для агрессивных сред
- Различные материалы уплотнений
- Встроенный обратный клапан
- Различные типы присоединений
- Специальные исполнения по запросу
