Регулирующий клапан шиберного типа серия 8036

Вернуться к: Шиберные затворы (задвижки)


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Технические характеристики

Присоединение межфланцевое
Условный диаметр DN 15-250 мм
Условное давление PN 1,0-10,0 МПа
Рабочая температура -60…+350ºС
Величина Kvs 0,04-910 м³/ч
Допустимая протечка по седлу не более 0,0001% от Kvs

Описание

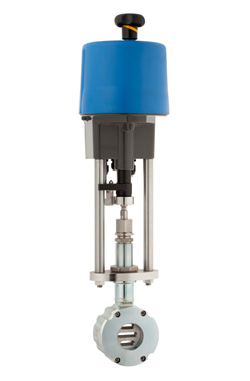

Шиберный регулирующий клапан Schubert&Salzer серии 8036 является регулятором расхода с электроприводом. Клапан имеет шиберную конструкцию, которая имеет следующие преимущества

  • компактная межфланцевая установка;
  • низкий вес;
  • низкий уровень шума;
  • быстрое срабатывание;
  • использование приводов с меньшим усилием на высоких перепадах давления среды по сравнению с клапанами других конструкций;
  • значительное снижение потребления энергии в связи с коротким ходом штока;
  • высокий Kvs;
  • высокая точность позиционирования;
  • возможность использования на загрязненных средах;
  • широкая номенклатура материалов, используемых при производстве клапанов;
  • возможность использования взрывозащищенных электроприводов;
  • возможность исполнения на широкий диапазон температур.

Материалы

Корпус Нержавеющая таль 1.4571 /1.4581, углеродистая сталь 1.0570 /1.0619
Крышка клапана Нержавеющая сталь 1.4571 /1.4581
Уплотнение штока PTFE, пружина 1.4310
Шток Нержавеющая сталь 1.4571
Сильфон Нерж.сталь 1.4571
Фиксирований диск Нерж.сталь .4571 STN2-диск
Подвижный диск Углеродистая сталь STN2-диск

Пропускная способность Kvs, (м3/ч)*

DN, (мм) 15 20 25 32 40 50 65 80 100 125 150 200 250
Kvs,(м3/ч) равнопроцентная 1,7 3 5 8 11 19 30 48 77 116 147 - -
Kvs,(м3/ч) линейная 4 6,4 11 16 26 45 52 92 154 237 338 560 910

* Возможно спец.исполнение клапанов с уменьшенными значениями Kvs для требуемых диаметров.
