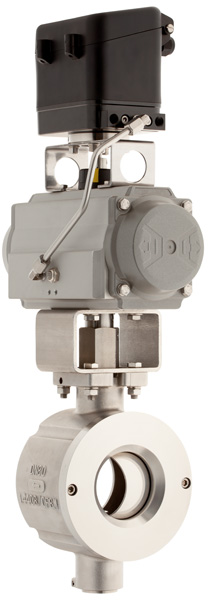

Регулирующий секторный шаровой кран серия 4040
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Технические характеристики
| Условный диаметр | DN 25 до DN 300 |
| Материал корпуса | Нержавеющая сталь (CF8M) |
| Материал шара | Нержавеющая сталь (316L) |
| Условное давление DN 25 - DN 50 DN 80 - DN 100 DN 150 - DN 300 |
PN 4,0 (для фланцев PN 10 - PN 40) PN 2,5 (для фланцев PN 10 - PN 25) PN 1,6 (для фланцев PN 10 - PN 16) |
| Температура рабочей среды | от -40°C до +250°C |
| Температура окружающей среды | от -40°C до +80°C |
| Регулирующая характеристика | Равнопроцентная |
Описание
Регулирующий секторный шаровой кран Schubert&Salzer серии 4040 имеет следующие преимущества:
- Высокая пропускная способность, значение Kvs до 3840
- Превосходные характеристики управления
- Подходит для абразивных сред
- Легко заменяемое седловое уплотнение
- Низкие эксплуатационные расходы
- Эффективный и легкий монтаж устройства
- Простая установка приводов
- Дополнительный бустер серии 4090 (DN 150) сокращает время отклика
Размеры клапанов, Kvs, момент
| DN | Kvs | Отверстие, мм | Номинальный угол поворота | Условное давление DIN | Условное давление ANSI | момент (Нм), вкл / выкл / регулирование | Соединительные размеры DIN/ISO | ||
|---|---|---|---|---|---|---|---|---|---|
| 25-50% | 12,5 | 15 | 65° | PN40 | ANSI 300 | 15 | 25 | F04/SW11 | F05/SW14 |
| 25 | 21 | 19 | 90° | PN40 | ANSI 300 | 15 | 25 | F04/SW11 | F05/SW14 |
| 40-50% | 34 | 25 | 60° | PN40 | ANSI 300 | 30 | 50 | F05/SW14 | F07/SW17 |
| 40 | 64 | 32 | 90° | PN40 | ANSI 300 | 30 | 50 | F05/SW14 | F07/SW17 |
| 50 | 94 | 40 | 90° | PN40 | ANSI 300 | 30 | 50 | F05/SW14 | F07/SW17 |
| 80 | 255 | 64 | 90° | PN25 | ANSI 150 | 60 | 100 | F07/SW17 | F10/SW22 |
| 100 | 390 | 80 | 90° | PN25 | ANSI 150 | 90 | 150 | F07/SW17 | F10/SW22 |
| 150 | 810 | 120 | 90° | PN16 | ANSI 150 | 150 | 250 | F10/SW22 | F12/SW27 |
| 200 | 1365 | 155 | 90° | PN16 | ANSI 150 | 210 | 350 | F12/SW27 | F14/SW36 |
| 250 | 2220 | 195 | 90° | PN16 | ANSI 150 | 360 | 600 | F12/SW27 | F14/SW36 |
| 300 | 3840 | 250 | 90° | PN16 | ANSI 150 | 900 | 1500 | F14/SW36 | F16/SW46 |
