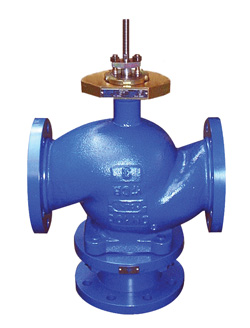

Трехходовой регулирующий клапан Z3

Вернуться к: Трехходовые регулирующие клапаны

Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86

Описание

Технические характеристики

Присоединение	фланцы: DN 15–150 мм
Условное давление	Z3/1 PN 1,6 МПа Z3/2 PN 2,5 МПа, Z3/3 PN 4,0 МПа, Z3/5 PN 4,0 МПа
Рабочая температура	Z3/1:-10...+200°С, Z3/2: -10..+200°С, Z3/3: -10..+300°С, Z3/5: -40..+300°С
Величина Kvs	4–320 м3/ч
Допустимая протечка по седлу	не более 0,1% от Kvs
Тип электропривода	PSL, PSL-AMS
Тип пневмопривода	R, P

Описание

Регулирующие клапаны Z3 являются трёхходовыми регулирующими клапанами, управляемыми электро- или пневмоприводами. Возможные исполнения : Z3M — для смешения потоков и Z3R — для разделения потоков.

Предназначены для регулирования расхода пара, жидкостей или газов температурой до 300 °С и давлением до 4,0 МПа. По запросу возможны исполнения на более высокие температуры и давления.

Материалы

Тип клапана	Z3/1	Z3/2	Z3/3	Z3/5
Корпус	Серый чугун GG25	Высокопрочный чугун GGG40	Углеродистая сталь WCB	Нержавеющая сталь CF8M
Внутренние детали	Нержавеющая сталь AISI304
Седловое уплотнение	Мягкое, PTFE/графит		Нержавеющая сталь AISI304

Пропускная способность Kvs, (м3/ч)

DN, (мм)	15	20	25	32	40	50	65	80	100	150
Kvs, (м3/ч)	4	6,3	10	16	25	40	63	94	160	320

Размеры, (мм)

DN, (мм)	15	20	25	32	40	50	65	80	100	150
A	130	150	160	180	200	230	290	310	350	480
C	97	97	97	110	117	128	140	146	171	205
E	125									195
F	50									100
d1	M12×1,25									M16×1,5
d2	57,15									84,15
d3	2 1/4"-16UN2A									3 5/16"-16NS2A

Масса, (кг)

DN, (мм)	15	20	25	32	40	50	65	80	100	150
Масса, (кг)	8,5	10,5	12	15	18	26,5	36	55	75	150
