Двухходовой регулирующий клапан «Гранрег» KM125Ф

Вернуться к: Двухходовые регулирующие клапаны


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Регулирующий клапан под электропривод для пара, жидкостей и газов температурой до 200 °C

Технические характеристики

Присоединение фланцы DN 15–200 мм
Условное давление PN 1,6 МПа
Рабочая температура -20...+200 °С
Величина Kvs 4–555 м3/ч
Допустимая протечка по седлу не более 0,1% от Kvs
Тип электропривода PSL, PSL-AMS, ExRun
Тип пневмопривода R/P

Описание

КМ125Ф является односедельчатым двухходовым регулирующим клапаном, управляемым электро- или пневмоприводом. Предназначен для регулирования расхода пара, жидкостей или газов температурой до 200 °С. Клапаны имеют мягкое седловое уплотнение.

Регулирующие клапаны КМ125Ф рекомендуется использовать с электроприводами PSL или PSL-AMS, при использовании во взрывоопасных зонах необходимо использовать электропривод ExRun. Также возможна установка пневмоприводов серии R или P.

При использовании с электро- и пневмоприводами требуется монтажный комплект

Материалы

Корпус Серый чугун GG25
Внутренние детали Нержавеющая сталь AISI304
Седловое уплотнение Мягкое PTFE/Графит

Пропускная способность Kvs, (м3/ч)

ТипКМ125Ф
DN, (мм) 15 20 25 32 40 50 65 80 100 125 150 200
Kvs, (м3/ч) 4 5 9 15 22 40 63 90 136 230 316 555

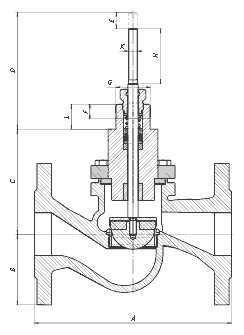

Размеры, (мм)

DN, (мм)1520253240506580100125150200
А 130 150 160 180 200 230 290 310 350 400 480 600
В 47,5 52,5 57,5 70 67,5 82,5 92,5 100 110 125 140 170
С 80 85 85 92,5 100 122,5 157 159 166 210 230 295
D 142 140 138 136,5 121 137 106,5 117 122,5 160 170 180
E 20 20 20 20 20 20
