Промежуточная емкость Flamco Flexcon VSV

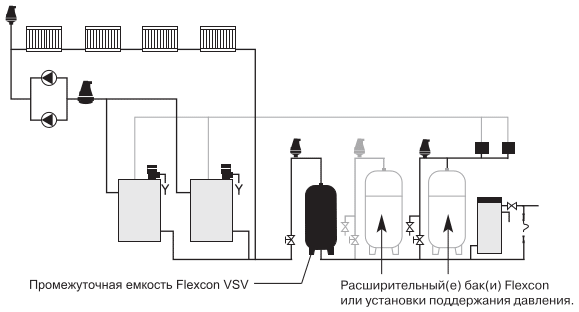

Применение: промежуточная емкость предназначена для защиты расширительных баков от воздействия высокой температуры системы. Она устанавливается между обратным трубопроводом и расширительным баком.
В промежуточной емкости жидкость остывает перед поступлением в расширительный бак.
Промежуточная емкость выбирается в зависимости от температуры системы в месте подключения расширительного бака, а также в зависимости от объема расширения системы (см. раздел по подбору расширительных баков).
Таблица No 12. Таблица подбора промежуточной емкости Flamco Flexcon VSV
| Температура теплоносителя, (°С) | Объем Flexcon VSV в процентах от объема расширения |
|---|---|
| 90-110 | 15 |
| 111-125 | 25 |
| 126-140 | 40 |
Таблица No 13. Параметры промежуточной емкости Flamco Flexcon VSV
| Марка | Габаритные размеры, (мм) | Присоед., внешняя резьба*, d | Масса, (кг) | |||
|---|---|---|---|---|---|---|
| ∅D | H | C | 6 бар | 10 бар | ||
| Flexcon VSV 200 | 484 | 1304 | 90 | 1½" | 36 | 51 |
| Flexcon VSV 350 | 484 | 2124 | 90 | 1½" | 55 | 80 |
| Flexcon VSV 500 | 600 | 2025 | 100 | 2" | 64 | 96 |
| Flexcon VSV 750 | 790 | 1863 | 130 | 2" | 96 | 142 |
| Flexcon VSV 1000 | 790 | 2338 | 130 | 2" | 114 | 172 |
