Пневмопривод Prisma с алюминиевым корпусом серии РA10, PA10S, РA15, PA15S, РA20, PA20S, РA25, PA25S
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Спецификация

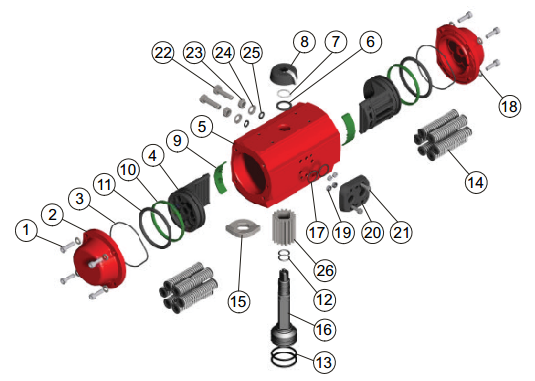

| Поз. | Наименование | Материал | Кол-во |
|---|---|---|---|
| 1 | Винт крышки | Нержавеющая сталь | 8 |
| 2 | Крышка | Алюминиевый сплав | 2 |
| 3 | Уплотнительное кольцо | Нитрил | 2 |
| 4 | Поршень | Алюминиевый сплав | 2 |
| 5 | Корпус | Алюминиевый сплав | 1 |
| 6 | Прокладка | Полиамид | 1 |
| 7 | Стопорное кольцо | Углеродистая сталь | 1 |
| 8 | Индикатор положения | Полиамид | 1 |
| 9 | Направляющая поршня | Полиацетал | 2 |
| 10 | Прокладка поршня | Полиацетал | 2 |
| 11 | Уплотнение поршня | Нитрил | 2 |
| 12 | Уплотнение штока | Нитрил | 2 |
| 13 | Уплотнение штока | Нитрил | 2 |
| 14 | Пружина (для пневмопривода с возвратной пружиной) |
Нержавеющая сталь | 12 |
| 15 | Кулачковая шайба для PA10, PA10S, PA20, PA20S, PA25 и PA25S – Нержавеющая сталь; для PA15 и PA15S - |
Углеродистая сталь | 1 |
| 16 | Шток | Углеродистая сталь | 1 |
| 17 | Прокладка | Нитрил | 2 |
| 18 | Шайба | Нержавеющая сталь | 8 |
| 19 | Гайка | Нержавеющая сталь | 4 |
| 20 | Площадка пневмораспределителя | Полиамид | 1 |
| 21 | Винт площадки пневмораспределителя | Нержавеющая сталь | 2 |
| 22 | Настроечный винт | Углеродистая сталь | 2 |
| 23 | Гайка | Нержавеющая сталь | 2 |
| 24 | Шайба | Нержавеющая сталь | 2 |
| 25 | Уплотнительное кольцо | Нитрил | 2 |
| 26 | Шестерня | Алюминиевый сплав | 1 |

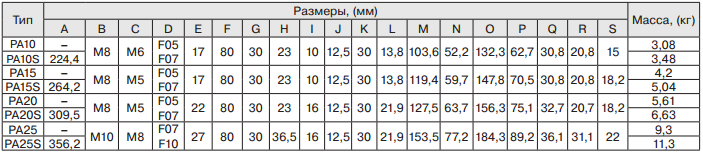

Габаритные размеры пневмоприводов Prisma серии РA10, PA10S, РA15, PA15S, РA20, PA20S, РA25, PA25S

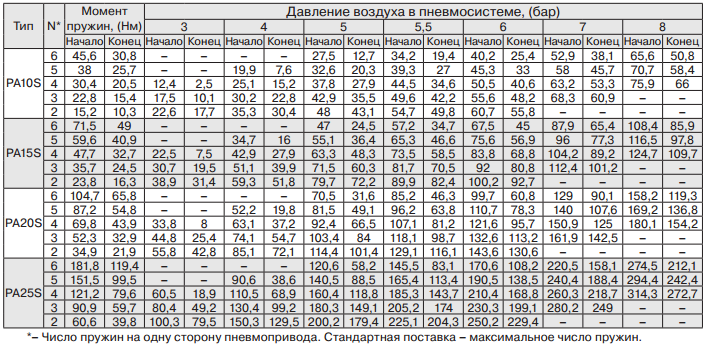

Крутящий момент пневмоприводов с возвратной пружиной, (Нм)
Крутящий момент пневмоприводов двойного действия, (Нм)
