Неполнооборотные приводы PSR-S
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Маркировка типоразмеров
** PSR-S30 230VAC 30Nm 12s**
| PSR-S30 | — | Модель привода |
| 230VAC | — | Напряжение питания |
| 30Nm | — | Момент отключения (максимальный момент) |
| 12s | — | Время поворота на 90° |
В конструкции электроприводов для удобства потребителя предусмотрены: ручной дублер, концевые выключатели промежуточных положений, устройство, исключающее перемещение выходного вала при прекращении подачи электропитания, устройство, исключающее непроизвольное перемещение ручного дублера, индикатором положения.
Класс защиты: IP65.
Рабочий диапазон температур: от -20 °C до +80 °C.
Технические характеристики электроприводов PSR-S, 220В
| Тип | Крутящий момент | ISO-фланец | Время поворота на 90°, (с) | Номинальный ток, (А) | Макс. потребляемая мощность, (кВт) | Масса, (кг) | |
|---|---|---|---|---|---|---|---|
| мин., (Нм) | макс., (Hм) | ||||||
| PSR -S30 | 0,017 | 30 | F05/F07 | 12 | 0,08/0,1 | 0,023 | 4 |
| PSR-S50 | 50 | 30 | |||||

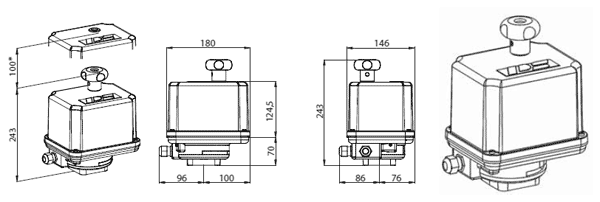

Габаритные и присоединительные размеры электроприводов PSR-S, 220В

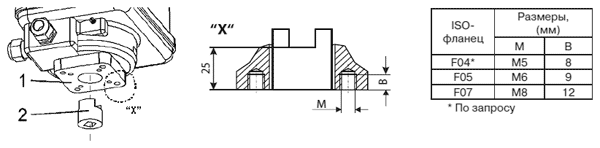

* Размер пространства для монтажа
1 – Фланцы EN ISO 5211
2 – Монтажная муфта с отверстием под шток

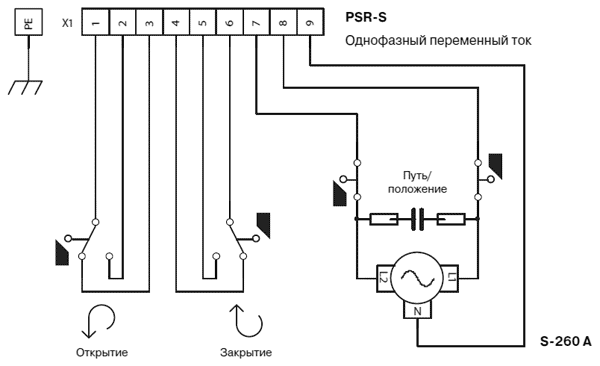

Электрическая схема подключения
Приводы PS Automation серии PSR-S не снабжены внутренним выключателем питания. Поэтому необходимо обеспечить главный выключатель питания при монтаже. Этот выключатель должен быть расположен поблизости от устройства и обязательно иметь маркировку главного выключателя питания привода.
Установка также должна выключаться при скачке напряжения или содержать предохранители в соответствии со стандартом IEC 364-4-41 класса защиты 1 на соединения привода
