Неполнооборотный привод SG 04.3 (63 Нм)
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение: для автоматизации управления затворами типа «баттерфляй» или шаровыми кранами, т. е. там, где требуется поворот штока арматуры на 90°.
Назначение: для автоматизации управления промышленной арматурой там, где требуется пониженный крутящий момент.
Рекомендуем использовать этот тип привода для автоматизации управления поворотными затворами Гранвэл Ду 32–100.

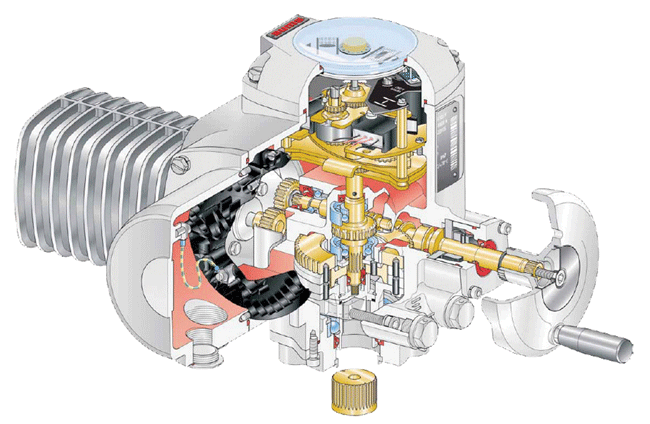

Привод Auma серии SG 04.3 в стандартной комплектации оснащен настраиваемыми концевыми выключателями (НО и НЗ для каждого положения), защитой мотора от перегрева, ручным дублером, индикатором положения. По запросу приводы могут быть поставлены на другие напряжения питания, со встроенным блоком управления SIMPACT.
Технические характеристики привода SG 04.3
| Напряжение питания | Мощность электродвигателя, (Вт) | Время поворота, (с) | Номинальный ток, (А) | Пусковой ток, (А) | cos ϕ | Момент, (Нм) | ISO-фланец | Масса, (кг) | Класс защиты | Температура, (°С) |
|---|---|---|---|---|---|---|---|---|---|---|
| ~ 220 В, 50 Гц | 25 | 8 | 0,5 | 0,7 | 0,99 | 63 | F05, F07 | 8,3 | IP67 | -25…+70 |

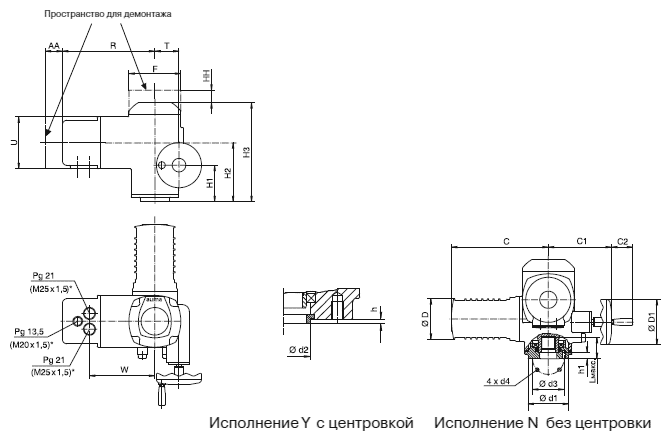

Габаритные размеры привода серии SG 04.3
| Размеры, (мм) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | C | C1 | C2 | ∅ D | ∅ D1 | F | H1 | H2 | H3 | Lмакс. | R |
| Размер | 215 | 119 | 47 | 94 | 100 | 115 | 69 | 118 | 207 | 35 | 195 |
| Обозначение | T | U | W | AAмин. | HHмин. | ∅ d1 | ∅ d2 | ∅ d3 | D4 | h | H1 |
| Размер | 42 | 115 | 135 | 30 | 40 | 90 | 35 | 50 | M6 | 2,5 | 9 |

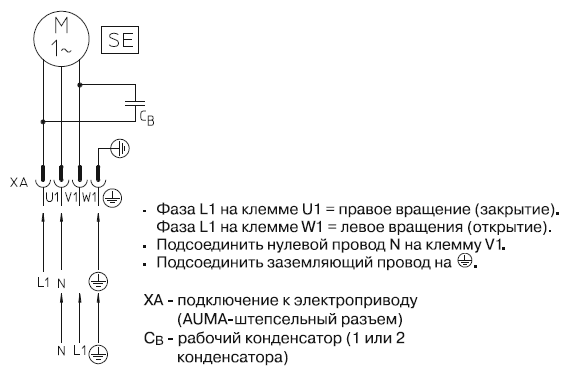

Электрическая схема подключения привода серии SG 04.3
