Электрические многооборотные приводы серии SA (30–32000 Нм)

Маркировка типоразмеров

SA R M Ex 07.2

Многооборотные приводы AUMA серии SA применяются везде, где требуется автоматизация работы трубопроводной арматуры. Возможна адаптация приводов к практически любым требованиям и задачам автоматизации.

Это обеспечивается за счет:

1. Чрезвычайно широкого диапазона крутящих моментов.
2. Различных комбинаций с редукторами. Посредством этого диапазон крутящих моментов может быть расширен и многооборотный привод может быть модифицирован в неполнооборотный, рычажный или в прямоходный.
3. Большого разнообразия модификаций. Для любых требований возможна удобная версия: привод для управления запорной арматурой, привод для регулирования, взрывозащищенный привод.

Класс защиты: IP68.

Рабочий диапазон температур: от -40 °С до +50 °С.

Виды отключения

• при достижении конечного положения,
• при достижении определенного момента,
• в случае перегрева обмоток двигателя (защита).

Опции:

1. Абсолютный датчик положения арматуры и абсолютный датчик момента MWG (при наличии блока AUMATIC).
2. Дистанционный датчик положения RWG (4-20 мA).
3. Двойные/тройные концевые и моментные выключатели.
4. Запорное устройство для ручного маховика.
5. Промежуточные выключатели DUO (дополнительные конечные выключатели).
6. Взрывозащищенное исполнение.

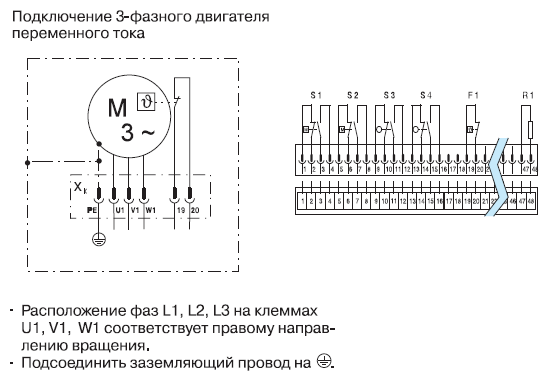

Электрическая схема подключения привода серии SА
