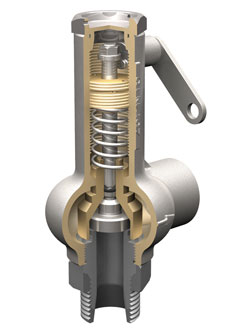

КПП 095А/С, DN 10-25, PN 1,6 МПа
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение
Для водяного пара, сжатого воздуха и жидкостей.
Примечание
Стандартное исполнение – для ПАРА (А) и ВОДЫ (С).
Тип клапана
Пропорциональный, пружинный, угловой, резьбовой, закрытой конструкции.
Назначение
Клапан предохранительный пружинный предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и других систем.
Присоединение
Наружная резьба BSP.
Технические характеристики
| Материал корпуса | CuZn39Pb2 (латунь хромированная) |
| Максимально допустимая температура | 200 °С |
| Максимально допустимое давление | 1,6 МПа |
Диапазоны настройки давления срабатывания
| DN, (мм) | Давление настройки, (МПа) | |||
|---|---|---|---|---|
| Максимальное (жидк. и газы) | Максимальное (пар) | Минимальное | ||
| пар | жидк. | |||
| 10 х 15 | 1,6 | 1,6 | 0,03 | 0,03 |
| 15 х 15 | 1,6 | 1,6 | 0,03 | 0,03 |
| 20 х 20 | 1,6 | 1,6 | 0,03 | 0,03 |
| 25 х 25 | 1,0 | 1,0 | 0,03 | 0,03 |
Параметры клапанов
| Характеристики | CuZn39Pb2 (латунь хромированная) | ||
| PN, (МПа) | 1,6 | ||
| Давления, (МПа) | 1,6 | 1,44 | 1,28 |
| Максимальная температура, (°С) | 100 | 150 | 200 |
| Минимальная температура, (°С) | -10 | ||
Коэффициент истечения и допустимые значения давления полного открытия
| Тип клапана | DN, (мм) | Для паров и газов α | Для жидкостей αс | |||
|---|---|---|---|---|---|---|
| b1 = 10 % | b1 = 15 % | b1 = 10 % | b1 = 25 % | |||
| 0,5 ≤ p < 1,5 | 1,5 ≤ p < 16,0 | 0,3 ≤ p < 0,5 | ||||
| 095А (для пара) | 10 х 15 | 0,20 | 0,25 | 0,19 | 0,01 | 0,20 |
| 15 х 15 | ||||||
| 20 х 20 | ||||||
| 25 х 25 | ||||||
| 095С (для воды) | 20 х 20 | - | - | - | 0,20 | - |
| 25 х 25 | 0,23 | |||||
Примечание: настройка производится с шагом 0,01 МПа
Существуют следующие исполнения клапанов:
А – для пара
С – клапаны с ограничением хода тарелки, применяются для воды
и других нейтральных жидкостей;
G – газонепроницаемое исполнение;
WM – для морских условий.
