Описание

Применение. Для установки в циркуляционных системах отопления, имеют пропускную способность до 5590 кВт.

  • Максимальная рабочая температура − 120 °С.
  • Тип резьбы – трубная коническая R (ISO 7/1).
19
Prescor S 700 - 11/4"

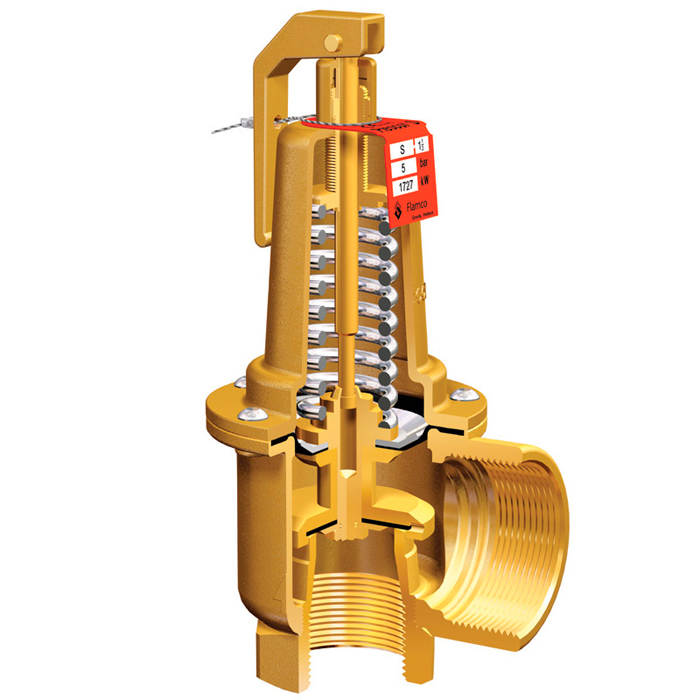

Cпецификация

  1. Латунный корпус.
  2. Латунное седло клапана.
  3. Клапан, выполненный из специальной резины (EPDM).
  4. Резиновая мембрана, защищающая подвижные части предохранительного клапана и предотвращающая протечку воды по штоку.
  5. Пружина увеличенного срока службы, установленная на давление срабатывания предохранительного клапана. Давление срабатывания фиксировано и не может быть изменено.
  6. Рукоятка принудительного открытия предохранительного клапана.
  7. Табличка данных, на которой выбито давление срабатывания клапана и его пропускная способность.

Таблица № 29. Пропускная способность предохранительных клапанов Prescor S

Давление сраб, (бар)Prescor 700 – 11/4"Prescor 960 – 11/2"Prescor 1700 – 2"
кВтМкал/чкВтМкал/чкВтМкал/ч
2,0 600 500 850 700 1491 1200
2,5 704 600 996 850 1747 1500
3,0 810 650 1120 950 1980 1700
3,5 911 750 1289 1100 2259 1900
4,0 1013 850 1435 1200 2515 2100
4,5 1117 950 1581 1300 2772 2300
5,0 1220 1000 1727 1400 3028 2600
6,0 1426 1200 2019 1700 3540 3000
7,0 1632 1400 2312 1900 4053 3400
8,0 1839 1500 2604 2200 4565 3900
10,0 2252 1900 3188 2700 5590 4800
20
Prescor S 700 - 1 1/4"

Таблица № 30. Размеры предохранительных клапанов Prescor S

МодельПрисоединениеРазмеры, (мм)
ABCDEF
Prescor 700 – 11/4" 11/4" внутр 11/2" внутр. 96 58 48 166
Prescor 960 – 11/2" 11/2" внутр. 2" внутр. 96 68 53 173
Prescor 1700 – 2" 2" внутр. 21/2" внутр. 129 101 76 217
