Обратный клапан поворотный V302
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение
Обратный клапан поворотный Zetkama применяется для защиты трубопровода от обратного потока рабочей среды. Предназначается для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды.
Установка
Обратный клапан поворотный может устанавливаться как в горизонтальном, так и в вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане. Клапан устанавливается на горизонтальном трубопроводе так, чтобы ось диска была выше оси трубопровода и располагалась в горизонтальной плоскости. На вертикальном трубопроводе клапаны устанавливаются входным патрубком вниз таким образом, чтобы ось диска находилась в горизонтальной плоскости.
Технические характеристики
| Максимальная температура | 300 °C |
| Присоединение | фланцевое |
Параметры

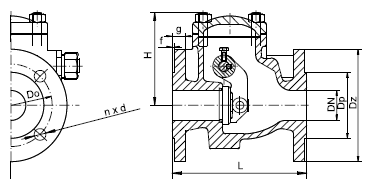

| DN, (мм) | Размеры, (мм) | Масса, (кг) | Kv, (м3/ч) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dz | Dp | Do | d | n* | g | f | L | H | |||
| 40 | 150 | 88 | 110 | 19 | 4 | 18 | 3 | 180 | 119 | 9,0 | 59,5 |
| 50 | 165 | 102 | 125 | 19 | 4 | 20 | 3 | 200 | 120 | 11 | 96,3 |
| 65 | 185 | 122 | 145 | 19 | 4 | 20 | 3 | 240 | 141 | 15 | 151 |
| 80 | 200 | 138 | 160 | 19 | 8 | 22 | 3 | 260 | 168 | 21 | 209 |
| 100 | 220 | 158 | 180 | 19 | 8 | 24 | 3 | 300 | 175 | 32 | 332 |
| 125 | 250 | 188 | 210 | 19 | 8 | 26 | 3 | 350 | 199 | 46 | 585 |
| 150 | 285 | 212 | 240 | 23 | 8 | 26 | 3 | 400 | 217 | 60 | 867 |
| 200 | 340 | 268 | 295 | 23 | 12 | 30 | 3 | 500 | 277 | 120 | 1253 |
| 250 | 405 | 320 | 355 | 28 | 12 | 32 | 3 | 600 | 337 | 180 | 1780 |
| 300 | 460 | 378 | 410 | 28 | 12 | 32 | 4 | 700 | 374 | 250 | 2370 |
