Обратный клапан подъемный V287
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар нейтральные среды.
Установка
Обратный клапан подъемный с пружиной (стандартное исполнение) может устанавливаться как в горизонтальном, так и в вертикальном положении. Направление движения среды должно совпадать с направлением, указанным на клапане. Обратный клапан подъемный без пружины может устанавливаться только в горизонтальном положении крышкой вверх. Монтаж к трубопроводу осуществляется при помощи муфт или фланцев.
Технические характеристики
| V287 | |
|---|---|
| Максимальная температура | 300 °C |
| Присоединение | фланцевое |
| Минимальное давление открытия | 0,005-0,01 МПа |
| Максимальное рабочее давление | 1,6 МПа |
Спецификация
| 1. Корпус | Чугун GG25 |
| 2. Крышка | Чугун GG25 |
| 3. Запорный орган | Сталь 2H13 (X20Cr13) |
| 4. Седло | Сталь 1H13(X10Cr13) |
| 5. Шпиндель | Сталь 2H13 (X20Cr13) |
| 6. Уплотнение | Полонит (клингерит) |
| 7. Пружина | Сталь H17N2(X20CrNi17) |
Зависимость «Температура – Давление»
| Температура, (°C) | Давление, (МПа) |
|---|---|
| -10 | 1,6 |
| 120 | 1,6 |
| 150 | 1,44 |
| 180 | 1,34 |
| 200 | 1,28 |
| 230 | 1,18 |
| 250 | 1,12 |
| 300 | 0,96 |

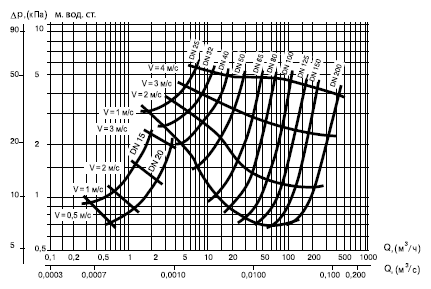

Диаграмма перепада давления V287
