Обратный клапан шаровой «Гранлок» серии RD12
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для защиты трубопровода от обратного потока рабочей среды. Предназначен для канализационных систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости (рН = 4-8).
Установка
Устанавливается в горизонтальном положении и в вертикальном на потоке снизу-вверх. Монтаж на трубопровод осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане.

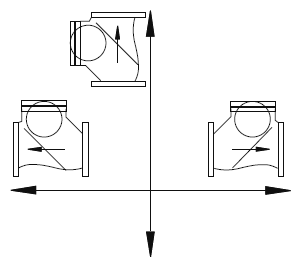

Способы установки клапана
Технические характеристики
| Максимальное давление | 1,6 МПа |
| Минимальное давление открытия | 0,05 МПа |
| Максимально допустимая температура | 70 °C |
| Герметичное закрытие при давлении | 0,05-0,08 МПа |
| Присоединение | фланцевое |
Спецификация
| 1. Корпус | Высокопрочный чугун GGG 40 |
| 2. Шар | Сталь с покрытием NBR |
| 3. Уплотнение | NBR |
| 4. Крышка | Чугун GGG 40 |
| 5. Болт | Оцинкованная сталь |
Параметры
| DN, (мм) | Размеры, (мм) | Масса, (кг) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | Н | D | ∅ | d | b | f | n-∅d | ||
| 50 | 230 | 120 | 165 | 125 | 99 | 19 | 3 | 4-19 | 10 |
| 65 | 290 | 140 | 185 | 145 | 118 | 19 | 3 | 4-19 | 13 |
| 80 | 310 | 165 | 200 | 160 | 132 | 19 | 3 | 8-19 | 17 |
| 100 | 350 | 200 | 220 | 180 | 156 | 19 | 3 | 8-19 | 27 |
| 125 | 400 | 245 | 250 | 210 | 184 | 19 | 3 | 8-19 | 36,5 |
| 150 | 480 | 285 | 285 | 240 | 211 | 19 | 3 | 8-23 | 54 |
| 200 | 600 | 380 | 340 | 295 | 266 | 20 | 3 | 12-23 | 103 |
| 250 | 730 | 460 | 400 | 355 | 319 | 22 | 3 | 12-28 | 165 |
| 300 | 850 | 535 | 455 | 410 | 370 | 24,5 | 4 | 12-28 | 241 |
