Обратный клапан резьбовой «Гранлок» серии CVT16
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для пара, жидкостей, воздуха, а также для пищевых и агрессивных сред.
Установка
Клапан применяется только для горизонтальных трубопроводов, при этом крышка клапана должна находиться в верхней точке. При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.
Основные технические характеристики
| Максимальное допустимое давление | 1,6 МПа |
| Минимальное давление открытия | 3,0 кПа |
| Максимальная рабочая температура | 150 °С |
| Максимально допустимая температура | 180 °С |
| Присоединение | внутренняя резьба BSP |

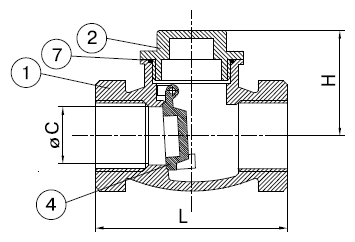

Спецификация
| 1. Корпус | Нерж. сталь 1.4408 |
| 2. Крышка | Нерж. сталь 1.4408 |
| 3. Ось | Нерж. сталь 1.4408 |
| 4. Диск | Нерж. сталь 1.4408 |
| 5. Болт | Нерж. сталь 1.4408 |
| 6. Уплотнение | PTFE |
| 7. Уплотнение крышки | PTFE |
Параметры
| DN, (мм) | Размеры, (мм) | Масса, (кг) | ||
|---|---|---|---|---|
| ∅ С | Н | L | ||
| 15 | 15 | 45 | 65 | 0,33 |
| 20 | 20 | 56 | 80 | 0,42 |
| 25 | 25 | 62 | 90 | 0,7 |
| 32 | 32 | 72 | 105 | 1 |
| 40 | 40 | 73 | 120 | 1,5 |
| 50 | 50 | 82 | 140 | 2,1 |
| 65 | 65 | 93 | 180 | 4,2 |
| 80 | 80 | 104 | 200 | 5,5 |
