Обратный клапан поворотный межфланцевый «Гранлок» серии ЗОП
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение
Для трубопроводов, транспортирующих техническую горячую и холодную воду, нейтральные среды. Клапан предназначен для защиты трубопровода от обратного потока рабочей среды.
Установка
Клапан устанавливается между фланцами и зажимается болтовыми соединениями фланцев. Клапан применяется только для горизонтального трубопровода, при этом направляющая-индикатор положения должна находиться в верхней точке (части). При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.
Технические характеристики
| Максимальная температура | 110 °C |
| Максимальное давление | 1,6 МПа |
| Присоединение | межфланцевое |
Спецификация DN 40–100
| 1. Корпус | Сталь с гальваническим покрытием |
| 2. Тарелка | Сталь с гальваническим покрытием |
| 3. Уплотнительное кольцо | EPDM |
| 4. Пружинное кольцо | Нерж. сталь 12Х18Н10Т |
| 5. Прокладка на корпусе | EPDM |
| 6. Направляющая-индикатор положения | Сталь оцинкованная |
Спецификация DN 125–300
| 1. Корпус | Сталь с гальваническим покрытием |
| 2. Тарелка | Сталь с гальваническим покрытием |
| 3. Фиксирующие винты | Оцинкованная сталь |
| 4. Прокладка на корпусе | EPDM |
| 5. Уплотнительное кольцо | EPDM |
| 6. Направляющая-индикатор положения | Оцинкованная сталь |
Основные параметры
| DN, (мм) | Размеры, (мм) | Масса, (кг) | ||
|---|---|---|---|---|
| n | DN прохода | S | ||
| 40 | 95 | 22 | 15 | 0,8 |
| 50 | 109 | 30 | 15 | 1,0 |
| 65 | 130 | 41 | 17 | 1,6 |
| 80 | 144 | 50 | 17 | 2,0 |
| 100 | 164 | 75 | 17 | 2,6 |
| 125 | 195 | 92 | 18 | 3,9 |
| 150 | 220 | 120 | 20 | 5,6 |
| 200 | 276 | 160 | 25 | 10,6 |
| 250 | 330 | 200 | 25 | 15,2 |
| 300 | 374 | 225 | 30 | 23,8 |
Примечание: по запросу клапаны поставляются с комплектом ответных фланцев.

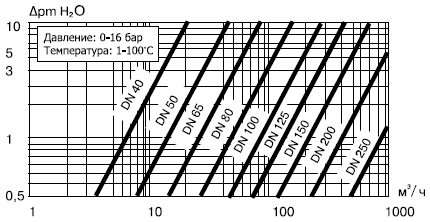

Диаграмма перепада давления
