Обратный клапан поворотный «Гранлок» серии RD30

Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86

Описание

Применение

Для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды.

Установка

Обратный клапан поворотный может устанавливаться как в горизонтальном, так и вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане. Клапан устанавливается на горизонтальном трубопроводе так, чтобы ось диска была выше оси трубопровода и располагалась в горизонтальной плоскости. На вертикальном трубопроводе клапаны устанавливаются входным патрубком вниз таким образом, чтобы ось диска находилась в горизонтальной плоскости.

Технические характеристики

Номинальное давление	1,6 МПа
Испытание на прочность корпуса	2,4 МПа
Максимальная температура	300 °С

Зависимость «Температура-Давление»

Чугун, GG25, PN 1,6
°С	МПа
-10	1,6
120	1,6
150	1,44
180	1,34
200	1,28
230	1,18
250	1,12
300	0,96

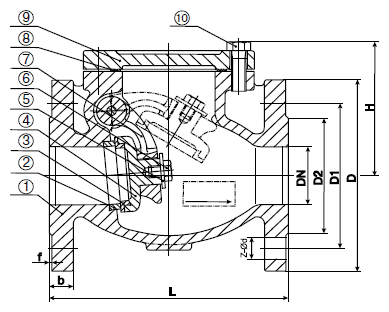

Спецификация

1. Корпус	Чугун GG25
2. Седло	Нержав. сталь Х20Cr13
3. Уплотнительное кольцо	Нержав. сталь Х20Cr13
4. Диск	Чугун GG25
5. Шайба	Сталь
6. Болт	Сталь
7. Шарнир	Чугун
8. Прокладка	Графит
9. Крышка	Чугун GG25
10. Болт	Сталь

Габаритные размеры и параметры

DN, (мм)	L, (мм)	D, (мм)	D1, (мм)	D2, (мм)	b-f	Z-∅d	H, (мм)	Kv, (м3/ч)	Масса, (кг)
50	200	165	125	99	20-2	4-∅19	115	82	13,0
65	240	185	145	118	20-2	4-∅19	130	130	17,40
80	260	200	160	132	22-2	8-∅19	147	220	24,40
100	300	220	180	156	24-2	8-∅19	166	310	33,20
125	350	250	210	184	26-2	8-∅19	188	440	52,00
150	400	285	240	211	26-2	8-∅23	217	640	75,20
200	500	340	295	265	30-2	12-∅23	275	1100	117,0
