Обратный клапан подъемный «Гранлок» серии RD16
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды.
Установка
Обратный клапан подъемный с пружиной (стандартное исполнение) может устанавливаться в горизонтальном положении. Направление движения среды должно совпадать с направлением, указанным на клапане.
Технические характеристики
| Номинальное давление | 1,6 МПа |
| Испытание на прочность корпуса | 2,4 МПа |
| Максимальная температура | 300 °С |
| Наименьшее давление открытия | 0,005-0,01 МПа |
Зависимость «Температура-Давление»
| Чугун, GG25, PN 1,6 МПа | |
|---|---|
| °С | МПа |
| -10 | 1,6 |
| 120 | 1,6 |
| 150 | 1,44 |
| 180 | 1,34 |
| 200 | 1,28 |
| 230 | 1,18 |
| 250 | 1,12 |
| 300 | 0,96 |

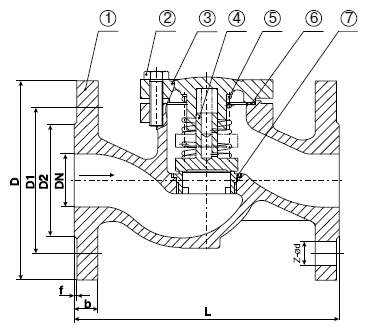

Спецификация
| 1. Корпус | Чугун GG25 |
| 2. Болт | Сталь |
| 3. Крышка | Чугун GG25 |
| 4. Диск | Нержав. сталь Х20Cr13 |
| 5. Пружина | Пружинная сталь |
| 6. Прокладка | Графит |
| 7. Седло | Нержав. сталь Х20Cr13 |
