Клапаны обратные из нержавеющей стали «Гранлок» серии CVS25
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для пара, жидкостей, воздуха, а также для пищевых и агрессивных сред.
Установка
Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При установке убедиться, что направление потока совпадает с направлением, указанным на корпусе.
Присоединение
Внутренняя резьба BSP.
Технические характеристики
| Максимально допустимое давление | 3,8 МПа |
| Максимально допустимая температура | 250 °С |

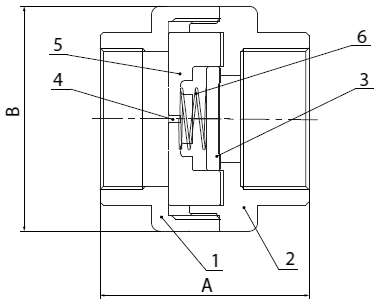

Спецификация*
| 1. Корпус | Нерж. сталь 1.4301 |
| 2. Крышка | Нерж. сталь 1.4301 |
| 3. Диск | Нерж. сталь 1.4301 |
| 4. Пластина ограничивающая нижняя | Нерж. сталь 1.4301 |
| 4. Пластина ограничивающая верхняя | Нерж. сталь 1.4301 |
| 6. Пружина | Нерж. сталь 1.4301 |
*По запросу возможно исполнение из стали 1.4401.
Габаритные размеры и технические данные
| DN | Размеры, (мм) | Масса, (кг) | ||
|---|---|---|---|---|
| мм | дюйм | A | B | |
| 6 | ¼" | 47,5 | 40 | 0,35 |
| 10 | 3/8" | 47,5 | 40 | 0,35 |
| 15 | ½" | 55 | 40 | 0,38 |
| 20 | ¾" | 61 | 45 | 0,38 |
| 25 | 1" | 61 | 49 | 0,57 |
| 32 | 1¼" | 60 | 65 | 0,61 |
| 40 | 1½" | 72 | 80 | 0,91 |
| 50 | 2" | 72 | 80 | 1,13 |
