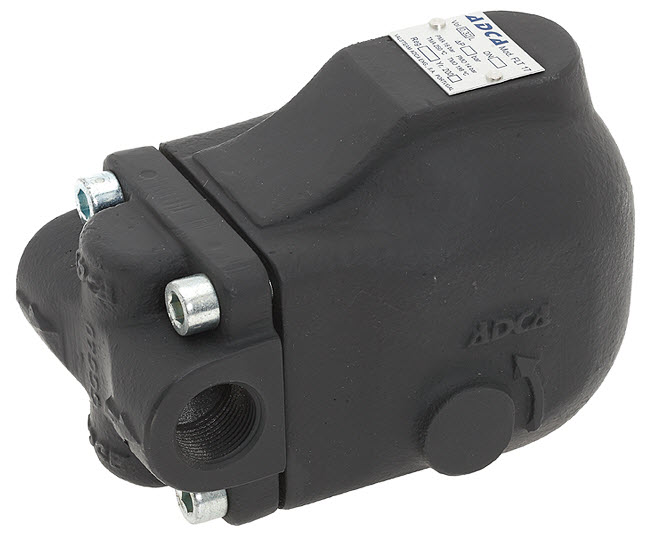

Поплавковый конденсатоотводчик Valsteam Adca FLT 17 1/2" - 1" DN15 - 25
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Примечание: Поплавковый конденсатоотводчик Valsteam Adca FLT 17 преимущественно используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Отводит конденсат сразу после образования, при температуре пара. Стабильно работает при переменном расходе и давлении. Содержит встроенный биметаллический воздушный клапан. Обладает большой пропускной способностью. Перед конденсатоотводчиком требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.
Присоединения: внутренняя резьба BSP, фланцы по DIN
Основные технические характеристики
| Максимальная допустимая температура | 250 °С |
| Максимальное рабочее давление | 14 бар |
| Максимальная рабочая температура | 198 °С |
| Максимальный перепад давления | 4,5/ 10/ 14 бар |
Спецификация материалов
| 1. Корпус | Сталь GS-C 25 |
| 2. Крышка | Чугун GGG-40 |
| 3. Уплотнение | Безасбестовое |
| 4. Седло корпуса | Нерж. сталь AISI 410 |
| 5. Клапан | Нерж. сталь AISI 410 |
| 6. Рычаг | Нерж. сталь AISI 304 |
| 7. Поплавок | Нерж. сталь AISI 304 |
| 8. Воздушный клапан | Нерж. сталь |
| 9. Болт | Сталь St. 8.8 |
Габаритные размеры, мм
| Резьба (р/р) | Фланцы (ф/ф) | ||||||
|---|---|---|---|---|---|---|---|
| Ду | A | B | C | D | Вес, кг | F | Вес, кг |
| 1/2" | 95 | 178 | 23 | 128 | 5,2 | 150 | 6,7 |
| 3/4" | 95 | 178 | 23 | 128 | 5,2 | 150 | 7,2 |
| 1" | 95 | 178 | 23 | 128 | 5,2 | 160 | 7,7 |
Расход (кг/ч)
| Перепад давления (бар) | ||||||||||||||
| Тип | Ду | 0,5 | 1 | 1,5 | 2 | 3 | 4,5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 |
| FLT 17-4.5 | 1/2"-1" | 200 | 280 | 320 | 360 | 400 | 495 | |||||||
| FLT 17-10 | 1/2"-1" | 110 | 140 | 175 | 190 | 230 | 280 | 300 | 330 | 350 | 390 | 405 | ||
| FLT 17-14 | 1/2"-1" | 70 | 100 | 120 | 140 | 155 | 190 | 210 | 220 | 225 | 230 | 260 | 280 | 300 |
Существующие типы:
С максимальным перепадом давления
- до 4.5 бар - FLT 17-4.5
- до 10 бар - FLT 17-10
- до 14 бар - FLT 17-14
Возможные исполнения:
