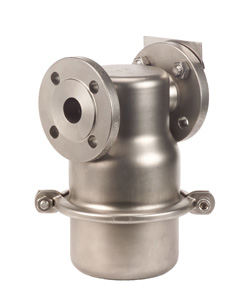

Поплавковый конденсатоотводчик КА 3 для пара и газов температурой до 190 °С

Вернуться к: Поплавковые конденсатоотводчики Mankenberg


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Технические характеристики

Присоединение фланцы DN15 – 25
резьба G½ – 1
Условное давление PN 1,6 МПа
Рабочее давление 0-1,2 МПа (3 диапазона)
Рабочая температура -10…+190 °C

Описание

Конденсатоотводчик КА3 предназначен для применения в паровых и газовых системах и подходит для использования на агрессивных средах и в пищевой промышленности. Данный конеденсатоотводчик полностью изготовлен из нержавеющей стали и имеет высокую коррозионную стойкость. В стандартном исполнении КА3 содержит термостатический воздушный клапан, однако для воздушных и газовых систем может поставляться без воздушного клапана и со штуцером G½ на крышке для присоединения газовой трубки.

Возможны исполнения с полировкой всех деталей до Ra 0,2 мкм.

Спецификация

1. Крышка Нерж. сталь 1.4404
2. Корпус Нерж. сталь 1.4404
4. Поплавок Нерж. сталь 1.4404
5. Рычаг Нерж.сталь CrNiMo
6. Уплотнение корпуса TFE/P 70
8. Ось Нерж.сталь А4
10. Хомут Нерж. сталь 1.4404
12. Термостатическая капсула Нерж.сталь 2.4610
13. Уплотнение NOVA-UNI
14. Седло термостатической капсулы Нерж. сталь 1.4404
15. Кламп Нерж. сталь 1.4404

Расход, (кг/ч)

Перепад давления, (МПа) Диапазон рабочих давлений, (МПа)
0-0,2 0-0,4 0-1,2
0,01 300 205 100
0,02 510 290 140
0,05 900 462 220
0,1 1300 655 315
0,2 2000 925 445
0,3 - 1130 545
0,4 - 1300 630
0,6 - - 805
0,8 - - 940
1 - - 1080
1,2 - - 1180

Расход указан для холодной воды без учета вторичного вскипания конденсата.

Габаритные размеры, (мм)

Размеры, (мм) Резьба Фланцы
G½ G¾ G1 15 20 25
A 160 160 160 160 160 160
B 35 35 35 35 35 35
C 190 190 190 190 190 190
D 200 200 200 200 200 200
