Поплавковый конденсатоотводчик КА 2 малой производительности для пара и газов температурой до 190 °С

Вернуться к: Поплавковые конденсатоотводчики Mankenberg

Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86

Описание

Технические характеристики

Присоединение	резьба 3/4x1/2А
Условное давление	PN 1,6 МПа
Рабочее давление	0-1,2 МПа (3 диапазона)
Рабочая температура	190 °C

Описание

Поплавковый конденсатоотводчик КА2 предназначен для автоматического удаления конденсата, а также воздуха и других неконденсирующихся газов без потерь пара. Стабильно работает при изменении давления. Применяется в различных паровых системах, подходит для использования на агрессивных рабочих средах и в пищевой промышленности. Полностью изготовлен из нержавеющей стали и имеет высокую коррозионную стойкость. Клапан имеет мягкое уплотнение. Простая установка и обслуживание в промышленных отраслях.

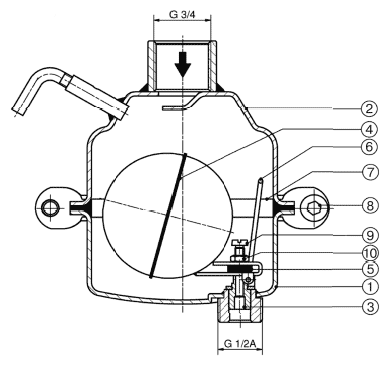

Спецификация

1. Корпус	Нерж. сталь 1.4404
2. Крышка	Нерж.сталь СrNiMo
3. Седло	Нерж.сталь СrNiMo
4. Поплавок	Нерж. сталь 1.4404
5. Уплотнение седла	FFKM
6. Кламп	Нерж. сталь 1.4571
7. Уплотнение корпуса	TFE/P 70
8. Хомут	Нерж. сталь 1.4404
9. Болт	Нерж. сталь А4
10. Гайка	Нерж. сталь А4

Расход, (кг/ч)

Перепад давления, (МПа)	Диапазон рабочих давлений, (МПа)
0-0,2	0-0,6	0-1,2
0,01	70	19	6
0,02	100	28	9
0,05	160	40	12
0,1	230	70	18
0,2	350	110	27
0,4	-	160	46
0,6	-	200	50
0,8	-	-	60
1,0	-	-	70
1,2	-	-	75

Габаритные размеры, (мм)

Размеры, (мм)	Вход – внутренняя резьба 3/4, выход – внешняя резьба 1/2А	Масса, (кг)
A	27	0,85
B	135
D	140

Стандартная комплектация

Все элементы конструкции из нержавеющей стали
Быстросъемное крепление корпуса
Встроенный воздухоотводчик

Опции

Различные материалы уплотнений в зависимости от среды
Штуцер на крышке для присоединения газовой трубки
Может поставляться без воздухоотводчика
Специальные исполнения по запросу

Пример маркировки

KA2 3/4 *16ST -2KV
