Поплавково-термостатический конденсатоотводчик Armstrong серии AIC, DN 15–25 мм
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение:
Используются для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и др. оборудования. Стабильно работают при переменном расходе и давлении, непрерывно отводят неконденсируемые газы (воздух, СО2) с помощью встроенного термостатического клапана, обеспечивают высокие пропускные способности. Данный тип КО подвержен замерзанию, поэтому при установке вне отапливаемых помещений требуется теплоизоляция.
Присоединение
Резьбовое, фланцевое.
Технические характеристики
| Максимально допустимая температура | 232 °С |
| Максимально допустимое давление | 1,7 МПа |
| Максимальный перепад давления | 1,4 МПа |
Спецификация
| Корпус | Высокопрочный чугун EN-GJS-400-15 |
| Крышка | |
| Уплотнение | Графит |
| Седло | Нержавеющая сталь 303 |
| Внутренние элементы | Нержавеющая сталь 304 |
| Термостатический воздушный клапан | Капсула (Hastelloy) |

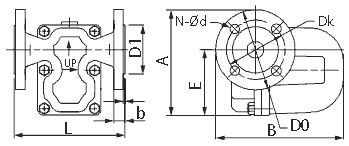

Габаритные размеры
| Модель | DN | Резьбовое присоединение Размеры, мм |
Фланцевое присоединение Размеры, мм |
Размеры, мм | Масса, кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А | В | L | А | В | L | b | E | D1 | D0 | Dk | N | р/р | ф/ф | ||
| AIC | 15 | 135 | 175 | 160 | 142 | 175 | 150 | 16 | 96 | 48 | 95 | 65 | 4-14 | 4,4 | 6,2 |
| 20 | 147 | 180 | 58 | 105 | 75 | 6,5 | |||||||||
| 25 | 152 | 185 | 160 | 18 | 68 | 115 | 85 | 7,0 | |||||||

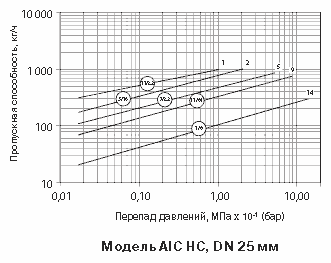

Пропускные способности
Примечание: по запросу поставляется со встроенным прерывателем вакуума. Максимально допустимое давление для прерывателя вакуума 1,0 МПа.
Установка: горизонтальная, слева-направо.
Пример заказа: конденсатоотводчик поплавко-термостатический, диаметром 20 мм, с максимальным перепадом давления 0,85 МПа, седло 3/32", фланцевое исполнение.
