Поплавково-термостатический конденсатоотводчик повышенной пропускной способности серии KD, DN 50–80 мм
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение:
Конденсатоотводчик поплавковый фланцевый, резьбовой серии KD используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования. Стабильно работают при переменном расходе и давлении, непрерывно отводят неконденсируемые газы (воздух, СО2) с помощью встроенного термостатического клапана, обеспечивают высокие пропускные способности. Данный тип КО подвержен замерзанию, поэтому при установке вне отапливаемых помещений требуется теплоизоляция.
Присоединение
Резьбовое, фланцевое.
Технические характеристики
| Максимально допустимая температура | 343 °С |
| Максимально допустимое давление | 2,1 МПа |
| Перепады давления для DN50, DN65 | 0,2 МПа, 0,35 МПа |
| Перепады давления для DN65, DN80 | 2,1 МПа |

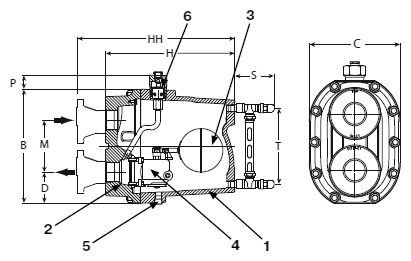

Спецификация
| 1. Корпус | Ковкий чугун ASTM A395 |
| 2. Крышка | |
| 3. Внутренние элементы | Нержавеющая сталь 304 |
| 4. Золотник и седло | Нержавеющая сталь |
| 5. Дренажная пробка | Углеродистая сталь |
| 6. Термостатический воздушный клапан | Сильфон (нержавеющая сталь, бронза) |
Габаритные размеры
| Модель | DN | Размеры, мм | Вес, кг | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Резьбовое присоединение | Фланцевое присоединение | |||||||||||
| B | C | H | HH | D | M | P | S | T | ||||
| KD | 50 | 332 | 246 | 373 | 448 | 90 | 152 | 46 | 114 | 222 | 39,5 | 49 |
| 65 | ||||||||||||
| 80 | ||||||||||||
Установка: горизонтальная.
Примечание:
Дополнительные опции:
- По запросу поставляется со встроенным прерывателем вакуума. Максимально допустимое давление для прерывателя вакуума 1,0 МПа (укажите суффикс VB при заказе).
- Может поставляться без термостатического клапана в случае использования в качестве влагоотделителя (для воздушных и газовых систем) (укажите суффикс LD при заказе).
- Возможно исполнение с контролером конденсата и устройством выпуска вторичного пара (укажите суффикс СС при заказе).
- По запросу поставляется со встроенным армированным смотровым стеклом Pmax=1,7 МПа, Tmax= 218 °С (укажите суффикс GG при заказе).
За подробной информацией по дополнительным опциям обращайтесь к инженерам компании.
Маркировка
| Перепад давления | Серия | Присоединение | Доп.опции |
|---|---|---|---|
| 30 = 2 бар | KD | 8 = 50 мм | VB — прерыватель вакуума, LD — исполнение как влагоотделитель, СС — контролер конденсата, GG — армированное смотровое стекло |
| 50 = 3,5 бар | 10 = 65 мм | ||
| 300 = 21 бар | 12 = 80 мм |
Пример заказа
300KD10 Ф/Ф — конденсатоотводчик серии KD, DN=65 мм, с максимальным перепадом давления 21 бар, фланцевое исполнение.
