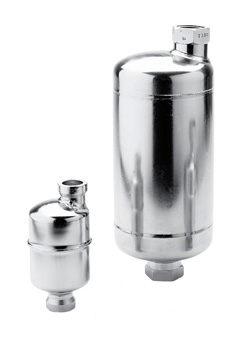

Конденсатоотводчик с опрокинутым поплавком серия 1000
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение:
Конденсатоотводчик серии 1000 для вертикальной установки (направление потока снизу-вверх) изготовлен из нержавеющей стали, имеет цельносварную конструкцию корпуса. Устойчив к замерзанию, не имеет прокладок. Применяется на паровых спутниках, гребенках, дренажах, после теплообменного оборудования и др. «Свободноплавающий механизм» не создает трения, все места соединений тщательно упрочнены, благодаря чему повышается изностойкость и безаварийный срок службы конденсатоотводчика. Гарантия от производителя — 3 года.
Присоединение
Резьбовое, под приварку, фланцевое.
Спецификация
| 1. Корпус | Нержавеющая сталь ASTM A240 Grade 304L |
| 2. Крышка | Нержавеющая сталь ASTM A240 Grade 304L |
| 3. Внутренние элементы | Нержавеющая сталь 304 |
| 4. Золотник и седло | Нержавеющая сталь 17-4PH (до 3,5 МПа), Titanium (свыше 3,5 МПа) |
Габаритные размеры
| Модель | DN | Размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|
| A | B | BB | K | р/р, с/с | ф/ф | ||
| 1010 | 15 | 70 | 152 | 195 | 14 | 0,7 | 2,1 |
| 1010 | 20 | 70 | 137 (Р/Р); 144 (C/C) | 200 | 14 | 0,7 | 2,8 |
| 1011 | 15 | 70 | 183 | 225 | 14 | 0,8 | 2,2 |
| 1011 | 20 | 70 | 167 (Р/Р); 175 (C/C) | 230 | 14 | 0,8 | 2,9 |
| 1022 | 20 | 100 | 221 (Р/Р); 217 (C/C) | 271 | 23 | 2 | 4,1 |
| 1013 | 25 | 100 | 289 | 350 | 30 | 3,4 | 6,0 |
Технические характеристики
| Модель 1010 | Модель 1011 | Модель 1022 | Модель 1013 | |
|---|---|---|---|---|
| Максимально допустимое давление | 2,8 МПа | 4,5 МПа | 3,1 МПа | |
| Максимально допустимая температура | 427 °С | 316 °С | ||
| Максимальное рабочее давление | 1,05 МПа | 2,8 МПа | 4,5 МПа при T=316°C 4,3 МПа при T=371°C 4,16 МПа при T=427°C |
3,1 МПа |
| Максимальное противодавление | 99 % от входного давления | |||
Примечание:
Возможна поставка с дополнительными опциями:
- встроенный обратный клапан из нержавеющей стали
- поплавок с термоклапаном (Pmax=1,7 МПа), для модели 1022 Pmax=0,1 Мпа
- серия 1000N — дополнительная устойчивость против образования оксидов меди
Установка: вертикальная.
Пример заказа: конденсатоотводчик модель 1010, диаметром 20 мм, с максимальным перепадом давления 0,55 бар , седло 1/8'', фланцевое присоединение.
