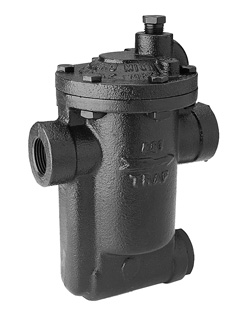

Конденсатоотводчик с опрокинутым поплавком серии 880



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Применение:

Конденсатоотводчик из чугуна со встроенным фильтром серии 880 обеспечивает эффективный дренаж конденсата практически для всех типов паропотребляющего оборудования. Устройство рычага умножает усилие, создаваемое поплавком для открытия клапана, преодолевающее противодавление системы. Механизм является свободноплавающим, поэтому не существует фиксированных точек опоры рычага, вызывающих трение и износ. Конденсатоотводчик нечувствителен к загрязнению, так как выпускной клапан расположен в верхней части конденсатоотводчика, а частицы грязи стремительным потоком конденсата выносятся из конденсатоотводчика, обеспечивая эффект самоочистки. Открытый поплавок не сминается при гидроударе.

Присоединение

Резьбовое, фланцевое.

Технические характеристики

  модель 880 модели 881–883, 881F–883F
Максимально допустимое давление 1,7 МПа
Maксимальное противодавление 99 % от входного давления
Максимальное рабочее давление 1,0 МПа 1,7 МПа
Максимально допустимая температура 232 °С

Спецификация

1. Корпус Чугун ASTM A48 класс 30
2. Внутренние элементы Нержавеющая сталь 304
3. Золотник и седло Нержавеющая сталь 17–4PH
4. Фильтр Нержавеющая сталь 304

Габаритные размеры

МодельRРазмеры, ммКол-во болтовМасса, кг
BCDE
880 ½" 154 127 87 6 2,5
¾"
881 ½" 179 127 113 2,7
¾"
1"
882 ½" 224 165 146 3/8" 7
¾"
883 ¾" 314 200 187 1/2" 14,1
1"
1 1/4"

Габаритные размеры

МодельDNРазмеры, ммКол-во болтовМасса, кг
BCCCD
881F 15 179 95,2 150 113 6 3,8
20 4,1
25 4,5
882F 15 244 146 230 146 9
20 146 10
25 146 10,5
883F 20 314 178 260 187 22,5
25 187 23,5
32 187 24

Примечание:

Фланцевое исполнение возможно для моделей 882F, 882F, 883F.

Для моделей 880–883 возможна поставка с дополнительными опциями:

  1. Встроенный обратный клапан из нержавеющей стали (CV).
  2. Поплавок с термоклапаном (T).
  3. «Плавающая игла» для очистки дренажного отверстия в верхней части поплавка.

Для моделей 881F–883F возможна поставка с дополнительными опциями:

  1. Встроенный обратный клапан из нержавеющей стали (CV).
  2. Поплавок с термоклапаном (T).
  3. Большое вентиляционное отверстие (LV).
  4. Использование в системах сжатого воздуха (BVSW).

Установка: горизонтальная.

Пример заказа: конденсатоотводчик модель 882, диаметром ¾",
