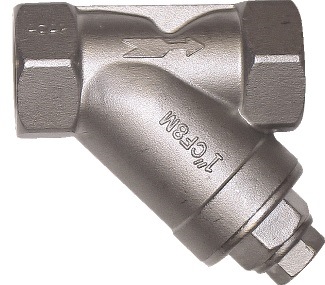

Фильтр IS30 из нержавеющей стали, DN 15–80 мм, PN 4,0 МПа
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для воды, пара, нефтепродуктов, а также для пищевых и агрессивных сред.
Установка
Устанавливается в горизонтальном положении крышкой вниз. На паропроводе устанавливать крышкой вбок. Установка в вертикальном положении возможна только при направлении потока сверху вниз. При установке убедиться, что направление потока совпадает с направлением, указанным на корпусе фильтра.
Технические характеристики
| Максимальное давление | 4,0 МПа |
| Рабочая температура | -60…+200°С |
| Присоединение | внутренняя резьба BSP |
| Шаг сетки | 0,6 мм |
Спецификация
| 1. Корпус | Нерж. сталь 1.4408 |
| 2. Сетка | Нерж. сталь AISI 316 |
| 3. Уплотнение | PTFE |
| 4. Крышка | Нерж. сталь 1.4408 |
| 5. Уплотнение | PTFE |
| 6. Дренажная заглушка | Нерж. сталь 1.4408 |
Габаритные размеры и технические данные
| DN, (мм) | Размеры, (мм) | Масса, (кг) | ||||
| B | C | H | L | L1 | ||
| 15 | 26 | 15 | 46 | 65 | 15 | 0,23 |
| 20 | 32 | 20 | 55 | 80 | 17 | 0,36 |
| 25 | 41 | 25 | 70 | 90 | 19 | 0,7 |
| 32 | 49 | 32 | 73 | 105 | 20 | 0,9 |
| 40 | 56 | 40 | 81 | 120 | 22 | 1,2 |
| 50 | 69 | 50 | 94 | 140 | 23,5 | 1,9 |
| 65 | 87 | 65 | 120 | 170 | 29 | 4,3 |
| 80 | 102 | 80 | 140 | 200 | 31 | 6,3 |
