Статические балансировочные клапаны «Гранбаланс» КБЧ



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Применение

Для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 40 %.

Клапаны обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры и комфортной работы системы. В целом увеличивается срок службы системы и существенно сокращается количество неисправностей.

Преимущества:

  • фиксация настройки клапана;
  • возможность полного закрытия клапана без необходимости в последующей перенастройке;
  • клапан может быть использован для полного перекрытия трубопровода;
  • возможность монтажа в любом положении;
  • высокая пропускная способность;
  • наличие двух шкал (грубо/точно) упрощает настройку;
  • настройка может выполняться по диаграммам, приведенным на стр. 22-26.

Технические характеристики

Номинальный диаметр, DN 65-300 мм
Номинальное давление, PN 1,6 МПа
Температура рабочей среды 120 °С
Минимальная рабочая температура -10 °С*
Тип присоединения фланцевое

*Температура ниже 0 °С только для воды с добавлением антифриза.

Функция дренажа

Клапан ручной балансировочный может использоваться в качестве дренажного. Для этого необходимо установить специальный измерительный ниппель с функцией дренажа (поставляется отдельно от клапана).

Отдельно возможна поставка ниппелей для подключения дифференциального манометра, который позволяет измерять расход с точностью ± 5 % и выполнять более точную балансировку системы в процессе ее ввода в эксплуатацию.

49

Монтаж и эксплуатация

  • перед началом работы трубопровода (особенно после ремонта) система должна быть промыта и продута сжатым воздухом для удаления из трубопровода твердых частиц, которые могут повредить уплотнения клапана;
  • недопустима передача на клапан изгибающих и линейных усилий от трубопровода;
  • запрещено закрашивать или изолировать шкалы клапана;

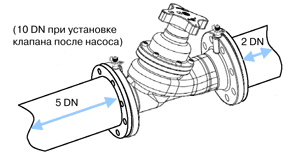

  • при монтаже необходимо, чтобы направление потока совпадало со стрелкой на корпусе клапана;
  • запрещается использовать дополнительный рычаг для вращения рукоятки.

Выполнение измерений

Расход через клапан ГРАНБАЛАНС® КБЧ можно проверить с помощью измерительно прибора T550 или других производителей. Клапан ГРАНБАЛАНС® КБЧ имеет отверстие в корпусе G1/4" и оснащен пробками. По желанию клиента возможна поставка ниппелей для подключения дифференциального манометра, служащих для проведения измерительных работ.



Последовательность действий при измерении расхода:

  1. Подключить расходомер, работающий по принципу дифференциального манометра.
  2. Выбрать единицы измерения расхода.
  3. Выбрать марку клапана.
  4. Выбрать тип и размер клапана.
  5. Ввести текущее значение настройки клапана.
  6. Измерить фактический расход. При несовпадении фактического расхода с расчетным повернуть рукоятку клапана. Ввести новую настройку в память расходомера. Произвести очередное измерение фактического расхода. Процесс производится, пока фактическое значение расхода не совпадет с расчетным.

Настройка клапана

Осуществляется с помощью вращающейся рукоятки и двух смотровых окон: а — показывает десятые части оборота (10 делений), b — показывает полные обороты.

Число полных оборотов:
8 — для DN 65 и 80;
8,5 — для DN 100, 125 и 150;
10 — для DN 200, 250, 300.

Для блокировки настроечной позиции клапана необходимо:

  1. Аккуратно извлечь защитную крышку (в центре рукоятки) для обеспечения доступа к регулировочному винту;
  2. После установления расхода необходимо вставить шестигранный ключ в гнездо и поворачивать по часовой стрелке до упора;
  3. Установить обратно защитную крышку;
  4. В настроечной позиции клапан может быть опломбирован проволочной пломбой.
