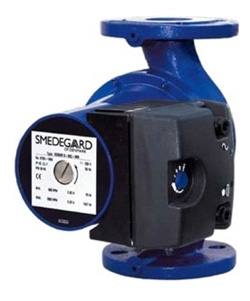

Циркуляционные насосы с четырехскоростным и частотным регулированием IsoBar SimFlex

• Экономия до 60% энергии
• Два режима управления: ручное и автоматическое регулирование производительности в зависимости от потребностей системы
• Простота и гибкость в установке
• Стабильная работа и долговечность
• Соответствие международным соглашениям по энергосбережению
• Минимальный уровень шума
• Все электрические компоненты и датчики встроены в насос
• Быстодействующая автоматика, реагирующая на изменение параметров системы
• Специально разработанная конструкция, не требующая какой-либо дополнительной электрозащиты двигателя и электроники
• Уникальная трехмодульная конструкция насоса

Области применения

Циркуляционные насосы IsoBar Simflex используются во всех типах систем отопления. Благодаря использованию усовершенствованного встроенного регулятора скорости, электронная автоматическая система позволяет использовать насос в соответствии с требованиями системы. Это позволяет снизить тепловые и электрические потери, одновременно уменьшая шум при работе установки.

Во всех насосах IsoBar Simflex в регуляторе реализована система Компенсации Потерь Давления – насос не просто поддерживает заданный перепад, но и учитывает потребность в более низком давлении при понижении расхода. Это функция работает в автоматическом режиме.

Основные технические характеристики

Минимальная температура жидкости +15 C°

Рабочая жидкость

Чистые, неагрессивные и негорючие жидкости без твердых включений и волокон.

Кинематическая вязкость: Макс: 10 мм2/с. Большая вязкость приведет к неправильному регулированию. Характеристики приведенные в каталоге снимались при параметрах: вода, вязкость=1 мм2/с, 20 °C. Применимо для воды с примесями не более 5 мг/дм2

Внимание: При перекачивании жидкостей, отличных от воды, рекомендуется связаться со специалистами Компании ТЭКНА, так как характеристики насоса могут измениться.

Установка

1. Насос устанавливается только с горизонтально ориентированным валом. Направление потока через насос указано стрелкой на корпусе.

2. Если необходимо изменить положение клеммной коробки, то после поворота мотора необходимо проверить правильность установки О-кольца уплотнения корпуса.

3. Проверьте монтаж трубопровода и наличие необходимой опоры насоса и трубопровода. Необходимо исключить наличие крутых изгибов трубопровода рядом с насосом.

4. Если насос смонтирован в вертикальном трубопроводе, поток должен быть направлен вверх. Если поток направлен вниз, следует установить дополнительный клапан для удаления воздуха в высшей точке системы до насоса.

5. Нельзя допускать работу насоса на закрытый вентиль в течение более, чем 5 мин.

6. Во избежание отложений грязи не устанавливайте насос в нижней точке системы.

7. Рекомендуется установка запорных вентилей на входе и на выходе насоса.

8. Перед установкой нового насоса система должна быть тщательно промыта.

Электрические соединения

Насосы должны быть подсоединены в соответствии с существующими нормами. Способ присоединения проводов указан на контактах насоса. Электрические параметры указаны на шильдике.

Внешняя защита не требуется, но насос должен быть обязательно заземлен.

Удаление воздуха

Перед запуском насоса заполните систему и тщательно удалите воздух. Удаление воздуха производится посредством ослабления пробки в центре шильдика. Этот процесс необходимо повторять до полного удаления воздуха. Лучше всего его проводить на 4-ой скорости вращения.

Управление насосами

Существует 2 режима управления насосами:

• Поддержание постоянного перепада давления (авто).
• Вращение с постоянной скоростью (1-4).

Режим выбирается поворотом кнопки на клеммной коробке.
