Горизонтальные одноступенчатые центробежные насосы MEC-A
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Горизонтальные одноступенчатые насосы MEC-A консольного типа предназначены для чистых,неагрессивных сред, по своему составу приближенных к воде.

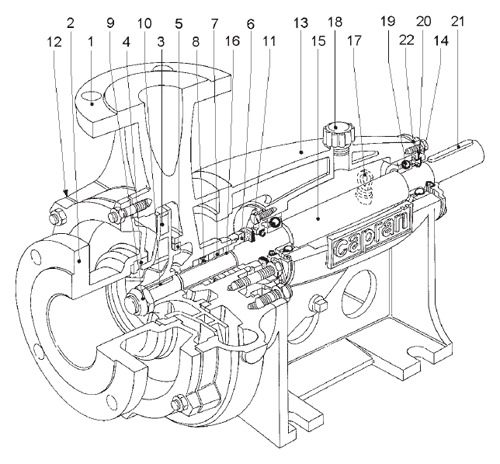

| Поз. | Детали | Материал | Поз. | Детали | Материал |
|---|---|---|---|---|---|
| 1 | Напорный патрубок | Мелкозернистый чугун | 12 | Прокладка входного патрубка | Гуаринит |
| 2 | Входной патрубок | Мелкозернистый чугун | 13 | Опора | Мелкозернистый чугун |
| 3 | Рабочее колесо | Мелкозернистый чугун Шаровидный чугун (для мод. 004/80) Бронза (для мод. ZH4/100, Н5/100, ZRBH2/125, ZRBH3/125, ZRBH4/125) |
14 | Крышка подшипника | Мелкозернистый чугун |
| 4 | Компенсационное кольцо | Мелкозернистый чугун | 15 | Вал насоса | Обработанная сталь Нержавеющая сталь (для мод. ZH4/100, ZRBH2/125, ZRBH3/125, ZRBH4/125 |
| 5 | Компенсационное кольцо | Мелкозернистый чугун (кроме моделей 01/40, 01/50, 01/65) | 16 | Втулка вала | Хромированная сталь |
| 6 | Сальниковая камера | Мелкозернистый чугун | 17 | Указатель уровня масла | Резина/Сталь |
| 7 | Сальниковая набивка | Графитный шнур | 18 | Пробка залива масла | Резина |
| 8 | Пропускное кольцо | Бронза (кроме моделей 01/40, 01/50, 01/65) | 19 | Шариковый подшипник | Сталь |
| 9 | Гайка рабочего колеса | Сталь | 20 | Уплотнительное кольцо | Резина |
| 10 | Шпонка | Сталь | 21 | Шпонка | Сталь |
| 11 | Дефлектор | Резина | 22 | Прокладка под фланец | Резина |
| Болты и гайки сальника из нержавеющей стали | |||||
