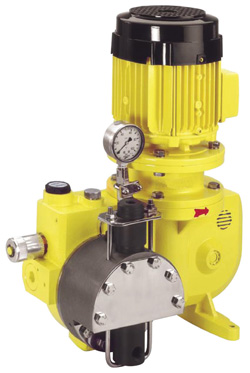

Дозирующие насосы mROY с гидравлическим приводом мембраны серии XA/XB



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Серия ХA/ХВ:

  • Максимальная подача: ХА = 66 л/ч, ХВ = 310 л/ч
  • Максимальное давление нагнетания ХА = 123 бар, ХВ = 105 бар
  • Гидравлический привод мембраны

Область применения

Плунжерные насосы mROY производства Milton Roy применяются в нефтеперерабатывающей, химической промышленности, водоподготовки, целлюлозно–бумажной промышленности и т. д.

Основные технические характеристики

  • Подача до 66 л/ч для XA и 310 л/ч для XB
  • Давление до 123 бар для XA, 105 бар для XB
  • Максимальная температура дозируемой жидкости:
    • +90°C для проточной части из металла
    • +50°C для проточной части из пластика
  • Возможность регулировки подачи как при работающем, так и при остановленном агрегате: в диапазоне от 0 до 100%
  • Точность дозировки: ±1% от номинальной величины подачи в диапазоне от 10 % до 100 % длины хода плунжера
  • Система смазки: масляная ванна
  • Корпус: чугун
  • Встроенный предохранительный клапан
  • Для величин давления в диапазоне от 10 бар до максимального давления нагнетания, производительность насоса уменьшается на 2 % на каждом шаге в 10 бар. При этом точность дозировки не снижается
  • Требования к максимальному допустимому давлению на входе насоса:
    • 35 бар для плунжера диаметром Ø 11,1 (XA) и Ø 15 (XB)
    • 17,5 бар для плунжера диаметром Ø 15,9 (XA) и Ø 22,2 (XB)
    • 9 бар для плунжера диаметром Ø 22,2 (XA)
    • 6 бар для плунжера диаметром Ø 27 (XA) и Ø 36,5 (XB)
  • Срок службы мембраны может составить более 20000 часов в зависимости от свойств дозируемой жидкости, рабочих условий и особенностей установки насоса
  • Возможна компактная конфигурация насоса с двумя насосными дозировочными головками (Duplex) одинакового или различного исполнения и конструкции
  • Возможно исполнение с соблюдением требований стандарта API 675
  • Взрывозащищенное исполнение в соответствии со стандартами ATEX CE || 2G/D c T5 (проточная часть из пластика, пожалуйста, проконсультируйтесь с инженерами Компании АДЛ)

Характеристики электродвигателя

Электродвигатель стандартной комплектации:

  • Электропитание: 230/400 В, 3 фазы, 50/60 Гц
  • Установка двигателя согласно IM V1: фланец FF130, вал 14 х 30 мм (для XA) и фланец FF165, вал 19 x 40 мм или 24 х 25 мм (для XB)
  • Класс защиты: IP55 для работы в условиях тропического климата (влажность 90 %)
  • Класс изоляции: класс F
  • Температура окружающей среды: от –16 °C до +40 °C (по запросу от -41 °C до +40 °C)
    Скорость вращения вала электродвигателя: 1500 либо 3000 об/мин для XA, 1000 либо 1500 об/мин (для XB)
  • Электродвигатели выполнены в соответствии с государственными и международными стандартами
  • На заказ возможна комплектация электродвигателями спец. исполнения и других конструкций

Дополнительные опции:

  • Упругая соединительная муфта (API 675)
  • Сдвоенная мембрана с датчиком разрыва
  • Автоматическая регулировка подачи: электрический сервомотор, сервомотор с взрывозащищенным исполнением, пневматический сервомотор, частотный преобразователь
  • Фланцевые подсоединения

Материалы проточной части

материалыкомпоненты
PVC(1)316L(2)
Корпус проточной части PVC 316L
Картридж предохранительного клапана PVC 316L
Седло клапана PVC 316L
Шарик клапана стекло 316L
Профильная накладка PVC 316L
Мембрана PTFE PTFE
Пружина напорного выпускного клапана хастелой С хастелой С
Уплотнения витон витон

(1) Давление ограничено 10 бар при 20 °C; давление изменяется на 1,1 бар при шаге температуры 5 °C. Макс. рабочая температура: 50 °C

(2) Milton Roy Europe предлагает таблицу взаимозаменяемости в целях выполнения требований государственных и международных стандартов (AFNOR, DIN, ASTM, BS и прочих)

Другие материалы проточной части

  • Модель для дозирования серной кислоты (H2SO4): корпус проточной части – 316 L S.S., картриджи и седла клапана из 904L, шарики клапана и пружина из хастелой С
  • Модель «904L»: корпус проточной части – 904 L,шарики клапана и пружина из хастелой С
  • Другие варианты на заказ
