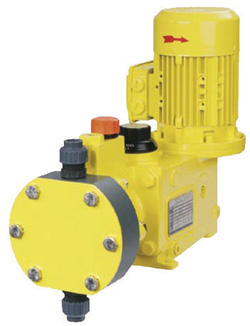

Дозирующие насосы MAXROY с гидравлическим приводом мембраны серии A/B/D



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Серия A/В/D:

  • Максимальная подача: 1110 л/ч
  • Максимальное давление нагнетания: 28 бар
  • Гидравлический привод мембраны

Область применения

Дозирующие плунжерные насосы MAXROY применяются в водоподготовке, сельском хозяйстве, пищевой, химической промышленности, дозировании высоковязких и густых абразивных растворов и т. д.

Технические характеристики

  • Подача до:
    • 64 л/ч для MAXROY® D105
    • 410 л/ч для MAXROY® A105
    • 420 л/ч для MAXROY® B105
    • 1100 л/ч для MAXROY® B145
  • Давление нагнетания до:
    • 10 бар для MAXROY® A105 и B145
    • 28 бар для MAXROY® B105 и D105
  • Максимальная температура дозируемой жидкости:
    • +90 °C для проточной части из металла
    • +50 °C для проточной части из пластика
  • Возможность регулировки подачи как при работающем, так и при остановленном двигателе: в диапазоне от 0 до 100%
  • Точность подачи: ± 1 % от номинальной величины подачи в диапазоне от 10 % до 100 % длины хода плунжера
  • Встроенный предохранительный клапан стандартно устанавливается на заводе. По желанию заказчика возможна различная регулировка предохранительного клапана
  • Высота самовсасывания насоса: до 2 метров водяного столба для всех моделей насосов кроме тех, которые предназначены для дозировки «вязких жидкостей»
  • Требования по макс. давлению на входе насоса: 2 бар
  • Срок службы мембраны может составить более 20000 часов в зависимости от свойств дозируемой жидкости, рабочих условий и особенностей установки насоса
  • Возможна установка как одинарной, так и сдвоенной мембраны
  • Возможна конфигурация насоса одновременно с несколькими насосными головками. Возможно исполнение с соблюдением требований стандарта API 675
  • Возможно взрывозащищенное исполнение (ATEX CE II 2 G/D и T4) (при необходимости использования проточной части из пластика просим проконсультироваться Компании АДЛ)

Характеристики электродвигателей

Электродвигатель стандартной комплектации:

  • Электропитание: 230/400 В, 3–фазный, 50/60 Гц
  • Для MAXROY® A105, B145 и D105 установка двигателя согласно IM V1: фланец FF130, вал 14 x 30 м
  • Для MAXROY® B105 установка двигателя согласно IM V1: фланец FF165, вал 19 x 40 мм либо 24 x 50 мм
  • Класс защиты: IP 55 для работы в условиях тропического климата (влажность 90 %)
  • Класс изоляции: класс F
  • Температура окружающей среды: от –16 °C до +40 °C (по запросу от -41 °C до +40 °C)
  • Скорость, развиваемая двигателем:
    • для MAXROY® A105, B145 и D105: 1000 об/мин
    • для MAXROY® B105: от 1000 либо до 1500 об/мин
  • Электродвигатели выполнены в соответствии с государственными и международными стандартами
  • На заказ возможна комплектация электродвигателями спец. исполнения и других конструкций

Дополнительные опции:

  • Упругая соединительная муфта (API 675)
  • Сдвоенная мембрана с датчиком разрыва
  • Автоматическая регулировка подачи: электрический сервомотор, сервомотор со взрывозащищенным исполнением, пневматический сервомотор, частотный преобразователь
  • Фланцевые подсоединения
  • Счетчик ходов плунжера

Материалы проточной части

материалыкомпоненты
PVC (1)316L(2)
Корпус проточной части PVC 316L
Картридж предохранительного клапана PVC 316L
Седло клапана PЕ(3) 316L
Шарик клапана стекло(3) 316L
Профильная накладка PVC 316L
Мембрана PTFE PTFE
Пружина напорного выпускного клапана Хастелой С 316L
Уплотнения витон(4) PTFE

(1) Давление ограничено 10 бар при 20 °C; давление изменяется на 1,1 бар при шаге температуры 5 °C. Макс. рабочая температура: 50 °C
(2) Milton Roy Europe предлагает таблицу взаимозаменяемости в целях выполнения требований государственных и международных стандартов (AFNOR, DIN, ASTM, BS и прочих)
(3) MAXROY®D145: PVC
(4) Другие материалы по запросу

Другие материалы проточной части

  • Модель для дозирования серной кислоты (H2SO4): корпус проточной части – 316 L S.S., картриджи и седла клапана из 904L, шарики клапана из хастелой С.
  • Модель для вязких сред: корпус проточной части и шарики обратных клапанов – 316 L S.S и пружина из хастелой С.
  • Модель для абразивных сред: корпус проточной части – 316 L S.S, седла и шарики обратных клапанов из 440 C.
  • Модель для полиэлектролитов: корпус проточной части из PVC, седла и шарики обратных клапанов из 316 L S.S и пружина из хастелой С.
  • Другие варианты на заказ
