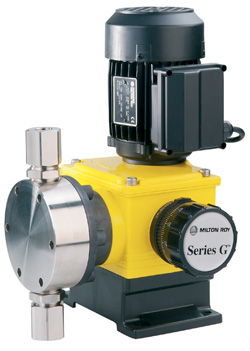

Дозировочные насосы серии GM



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Серия GМ:

  • Подача до 500 л/ч
  • Давление до 12 бар
  • Мембрана с механическим приводом
  • Механизм настройки положения эксцентрика
  • Возможность комплектации одного насоса несколькими насосными дозировочными головками одинаковой или разной конструкции

Основные технические характеристики

  • Подача: до 500 л/ч
  • Давление: до 12 бар
  • Мембрана из PTFE с механическим приводом
  • Регулировка длины хода штока путем изменения положения эксцентрика, что позволяет снизить пульсацию и избежать резких ударных нагрузок
  • Максимальная температура дозируемой жидкости: 40°C
  • Настройка величины подачи насоса как при работающем, так и при остановленном агрегате: в диапазоне от 0 до 100%
  • Фиксация положения длины хода штока.
  • Точность дозировки: ± 2 % от номинальной величины подачи в диапазоне от 10 до 100 %
  • Высота самовсасывания: до 4 м водяного столба
  • Возможность всасывания с разряжением: 9 м водяного столба (просим проконсультироваться с инженерами Компании АДЛ)
  • Максимальное давление на всасывании: 2 бар
  • Корпус из алюминиевого сплава
  • Долгий срок службы смазывающего масла
  • Возможные опции: сдвоенная мембрана, частотный преобразователь VARIPULSE® для автоматической настройки и регулировки величины подачи насоса, счетчик числа ходов штока, электросервомотор
  • Возможность комплектации одного насоса несколькими насосными головками одинаковой или разной конструкции
  • Возможность исполнения в кожухе усиленной защиты (EH&S)

Электрические характеристики электродвигателя

Общие характеристики:

  • Электропитание:
    • 230/400 В, 50/60 Гц – три фазы
    • 230 В – 50 или 60 Гц – одна фаза
    • 115В – 50 или 60 Гц – одна фаза
  • Класс защиты: IP55, исполнение для эксплуатации в условиях тропического климата
  • Изоляция обмоток: класс F
  • Выполнение требований европейских и международных стандартов
  • Вертикальное расположение электродвигателя, фланец F130, торец вала 14 x 30:
    • стандарт для GM 400 (три фазы) и GM 500
    • возможно в качестве опции для моделей GM90 – GM 500
  • Горизонтальное расположение электродвигателя, фланец F130, выходной вал 14 x 30:
    • стандарт для всех моделей с несколькими насосными дозирующими головками (Multiplex)
    • возможно в качестве опции для моделей GM2 – GM 500 с одной дозирующей насосной головкой (Simplex)

Материалы проточной части

Элементы (п.ч.) / вариацииПолипропилен РРPVDFНерж. сталь (316 L)
МоделиGМ 2 – GМ50
Корпус п.ч. РР PVDF 316 L
Корпус клапана PVDF PVDF 316 L
Седло клапана Aflas PTFE 316 L
Шарики клапана керамика керамика 316 L
Соединения PVDF PVDF 316 L
Мембрана TFE/PVDF TFE/PVDF PTFE/316 L
Уплотнения витон витон витон
Модели GM 90 – GM 500
Корпус проточной части Полипропилен РР PVDF Нерж. сталь (316 L)
Корпус клапана PVDF PVDF 316 L
Седло клапана PE PVDF 316 L
Шарики клапана стекло керамика 316 L
Соединения PVC PVDF 316 L
Мембрана PTFE/PP PTFE/PVDF PTFE/316 L
Уплотнения витон FEP витон

*За исключением моделей GМ2 – GM10 = PTFE/PVC

Принадлежности



  • Насосы серии G®М поставляются в комплекте с принадлежностями, указанными ниже (за исключением модели из нержавеющей стали 316 L S.S.).
  • На заказ могут быть поставлены следующие принадлежности: демпфер пульсаций, предохранительные или обратные клапаны (просим проконсультироваться с инженерами Компании АДЛ). Для моделей насосов с проточной частью из PVC и PVDF
  • Для моделей GM2 – GM 50: насосы поставляются с 1 инжектороной насадкой, 1 всасывающим клапаном + 1 грузиком, 1 гибким шлангом из полиэтилена (длина 6 м) и 1 шлангом из армированного поливинилхлорида (PVC) (длина 6 м);
  • для моделей GM90 – GM 500: дополнительные элементы будут добавлены к базовой комплектации по требованию заказчика.
