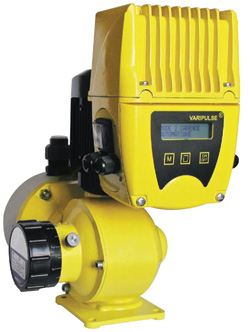

VARIPULSE: интерактивный блок управления

Настройка и управление подачей насосов серий G А и G М:

Возможны две модели

• Модель (1) Обеспечивает регулировку частоты.
• Модель (2) Реализует три рабочих режима: ручное регулирование частоты, пропорциональное регулирование частоты от аналогового сигнала 4–20 мА и пропорциональное регулирование частоты от импульсного сигнала.

Применение

С помощью цифровых и аналоговых сигналов блок управления VARIPULSE® обеспечивает пропорциональную регулировку подачи дозировочных насосов серий G®A и G®M. Использование данного блока управления рекомендуется для целого ряда применений, в том числе для задач водоподготовки и очистки сточных вод, обработки поверхностей, орошения, физической и химической обработки и прочих задач, в которых требуется обеспечить автоматическую и пропорциональную дозировку либо добавку заранее заданных количеств (порций) жидких субстанций.

Принцип работы

Электронный блок управления VARIPULSE® регулирует частоту вращения вала электродвигателя, поддерживая заданный уровень подачи насоса. Регулировка частоты достигается за счет преобразования переменного тока в постоянный. Далее ток подается на электродвигатель в виде импульсов как положительных, так и отрицательных, тем самым генерируя «новый» переменный ток преобразованной частоты. Частота может регулироваться изменением количества импульсов чередующегося положительного и отрицательного напряжения в единицу времени.

Технические характеристики

• Напряжение питания: 220 В (с точностью от –7 % до 10 %) для трехфазного электродвигателя на 230 В
• Частота: 50/60 Гц
• Мощность: от 0,09 до 0,25 кВт
• Исполнение корпуса: по IP55
• Требования по температуре: от –20 до +40 °C
• Индикатор внутренней неисправности и дистанционное предупреждение об отказе через сухой контакт (1 A – 250 В)
• Входное сопротивление: 250 Ом
• Возможность подключения датчика уровня
• Стандартно соответствует требованиям EMC, класс A (устанавливается непосредственно на электродвигателе либо на стене на расстоянии не больше 1,5 м без необходимости использования экранированного кабеля)
• Особенности конструкции:
  • Алюминиевый корпус с оребрением для обеспечения эффективного охлаждения за счет естественной конвекции
  • Вся электроника покрыта слоем смолы, которая поглощает вибрации и предохраняет от попадания влаги
• Для модели (1) предусмотрены следующие опции:
  • Консоль ввода установочных значений (RS–422 подсоединение);
  • Коммутация через внешнюю электрическую шину (PROFIBUS PD, INTERBUS S, CAN OPEN, DEVICENET)

Встроенные системы защиты

Дистанционное сообщение о неисправности:

Модель (1) с возможностью изменения частоты через внешнюю электрическую шину

• Системы защиты от перезагрузок по напряжению, от резкого падения напряжения и перегрузок по току
• Защита элементов электроники от перепада температур
• Защита от возможных повреждений электрической изоляции и коротких замыканий
• Определение заклинивания ротора
• Датчик отказа сенсора
• Управляющие сигналы защищены от недогрузок или перегрузок по напряжению и току

Модель (2) реализует три рабочих режима:

• Защита по нижнему уровню
• Защита электроники
• Датчик отказа

Приемущества

• Многоязычный буквенно–цифровой жидкокристаллический дисплей
• Простота эксплуатации, высокая надежность и эффективность многофункциональной системы
• Поставляется в полной готовности к работе с оптимизированными и настроенными параметрами для конкретного предприятия и для каждого режима работы
• Гарантированно стабильная работа несмотря на колебания напряжения или частоты в линии электропитания
