Котлы водогрейные трехходовые серии LTNX EN
Стальной трехходовой жаротрубный водогрейный котел с омываемым днищем топки. Предназначен для работы в автоматическом режиме с наддувными горелками на жидком или газообразном топливе. Используется для работы в больших отопительных системах мощностью от 8000 до 20000 кВт и рабочей температурой от 60 до 110°C (предохранительный термостат настроен на 115°C). Доступны модели котлов с расчетным давлением до 25 бар. Спроектирован согласно директиве UNI EN 12953-3. Отвечает требованиям европейского норматива EN 303 и попадает под исключения из директивы PED 97/23/CE (art. 3 par.3).
Основные характеристики водогрейного котла LTNX EN:
- корпус котла, изготовленный из высококачественной стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3, сварен и испытан на заводе в соответствии с утвержденными процедурами;
- горизонтальная камера сгорания с проходящим пламенем, имеющая гофрированную секцию, выполненной горячим формованием;
- полностью омываемая поворотная камера, предназначенная для отвода продуктов сгорания, поддерживается трубной опорой диаметром 500 мм, выполняющей также функцию смотрового люка;
- трубные решетки имеют рассверленные и развернутые отверстия для приварки дымогарных труб; передняя трубная решетка поворотной камеры полностью развальцованы горячим способом в направлении к топке для выполнения исключительно стыковых сварных швов вместо угловых;
- обечайка котла имеет фланцевые соединения PN 16 или PN 40 EN 1092-1 для установки рабочей арматуры, а также оснащена верхним смотровым люком, нижним инспекционным люком и подъемной проушиной;
- дымогарные трубы выполнены из высококачественной стали P235GH UNI EN 10216/2-10217/2 и приварены к трубным решеткам; установка турбулизаторов не предусмотрена;
- передняя дымовая камера выполнена из стальных листов; теплоизоляция выполнена из специальных огнеупорных материалов с высоким содержанием алюминия; оборудована двумя отдельными плоскими дверцами, имеющими внутреннюю фиброкерамическую изоляцию, которые установлены на петлях с двойным шарниром; оснащена огнеупорной конической вставкой и рассверленной пластиной для установки горелки;
- задняя дымовая камера изготовлена из стального листа и имеет специальную теплоизоляцию из огнеупорных материалов; оборудована двумя отдельными плоскими дверцами, демонтируемыми для очистки дымогарных труб посредством откручивания соответствующих болтов; оборудована дверцей для чистки и соединением для подвода газохода; оснащена заглушкой для доступа в камеру сгорания, смотровым отверстием контроля пламени с закрывающейся шторкой;
- несущая рама выполнена из стального профиля и обеспечивает жесткость всей конструкции водогрейного котла.
- верхняя смотровая площадка выполнена из рифленого стального листа и предназначена для обслуживания арматуры, установленной сверху котла;
- термоизоляция выполнена в виде матрасов минеральной ваты высокой плотности толщиной 100 мм, защищенных внешней обшивкой из гофрированных алюминиевых листов;
- на котле установлена арматура, необходимая для работы в автоматическом режиме; все механические и гидравлические подключения выполнены на заводе;
- вся электрическая разводка сведена в единый шкаф управления; использованные электрические провода имеют силиконовую изоляцию и помещены в оболочку из ПВХ, армированную изнутри; выполнено тестирование работы электрооборудования.
Все водогрейные котлы серии LTNX EN имеют соответствующие сертификаты, подтверждающие соответствие Техническим регламентам:
010/2011: О безопасности машин и оборудования;
016/2011: О безопасности аппаратов, работающих на газообразном топливе;
Температура расчетная: 115 °С
Температура рабочая: 110 °С
Расчетное давление: 6 бар (по запросу до 20 бар)
КПД: > 92 %
Комплект поставки котлов LTNX EN включает в себя:
- приборы для контроля давления, включающие следующие устройства:
- манометр с большим циферблатом с трехходовым испытательным краном
- предохранительное реле высокого давления с ручным сбросом - приборы для контроля температуры, включающие следующие устройства:
- термометр с большим циферблатом, шкала 0-120°C
- предохранительный термостат высокой температуры с ручным сбросом, соответствующий требованиям INAIL (115°C)
- термопара PT100 - группа продувки, состоящая из следующих элементов:
- отсечной клапан продувки с регулировкой потока
- клапан быстрого открытия с рукояткой - шкаф управления котлом, степень защиты IP 55, состоящий из следующих элементов:
- главный выключатель
- выключатель горелки
- выключатель антиконденсационного насоса
- электронный регулятор температуры с дисплеем, отображающим температуру подачи (вкл/выкл и вторая ступень горелки)
- сигнальная лампа и кнопка сброса сигнала тревоги по высокому давлению - сигнальная лампа и кнопка сброса сигнала тревоги по высокой температуре
- кнопка сброса сигналов тревоги
- сигнальная сирена
ВНИМАНИЕ! Все чертежи, электрические схемы, функциональные схемы носят исключительно ознакомительный характер и могут меняться в зависимости от конкретного заказа и набора выбранных опций. Отсутствующую информацию можно запросить, обратившись к нам в офис.

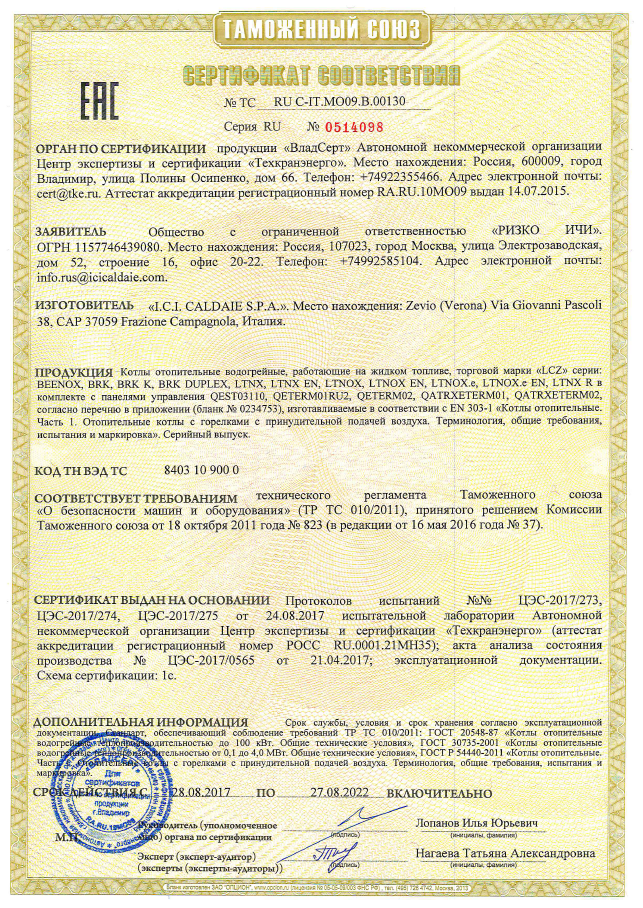

Сертификаты
Руководство

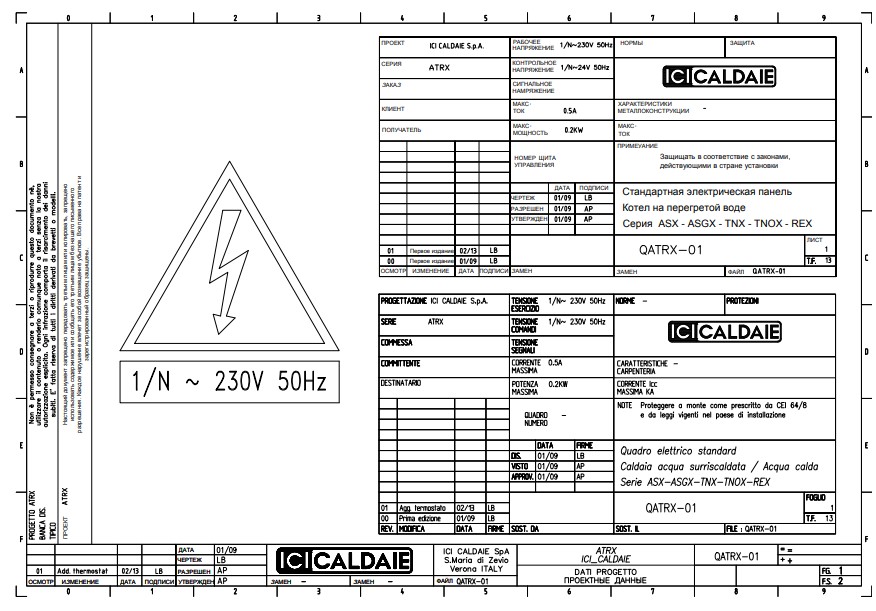

Электрические схемы

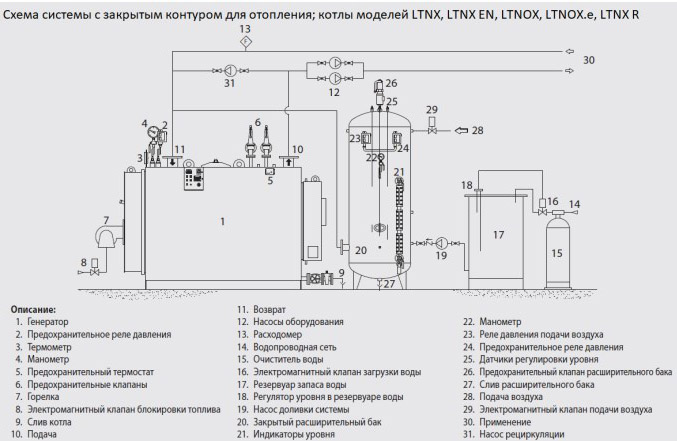

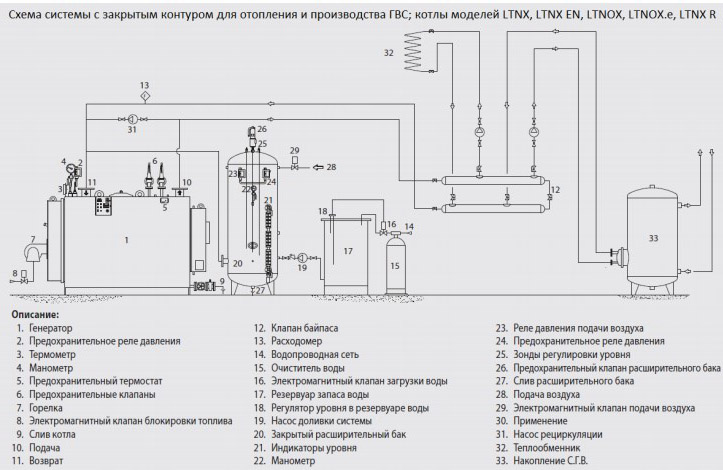

Функциональные схемы
