Описание

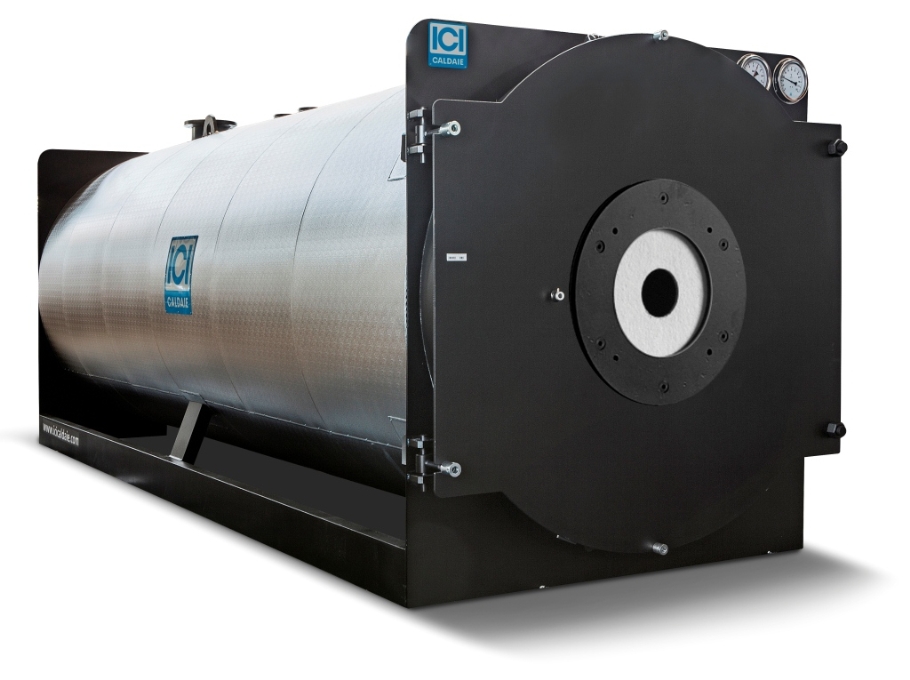

Стальной трехходовой жаротрубный котел на перегретой воде с омываемым днищем топки. Предназначен для работы в автоматическом режиме с наддувными горелками на жидком или газообразном топливе. Используется для работы в больших отопительных или технологических системах мощностью от 3000 до 7000 кВт и рабочей температурой выше 110°C.

Котел на перегретой воде серии ASGX EN представляет собой конструкцию моноблочного типа. Поставляется в комплекте со всей необходимой арматурой для быстрого ввода в эксплуатацию. Изготовлен из высококачественной стали в соответствии с действующими нормативами; при изготовлении используется автоматическая сварка погруженной дугой. По запросу доступны модели до 25 бар и с рабочей температурой до 195 °С.

Температура рабочая: до 150 °С (по запросу до 195 °С)

Расчетное давление:  12 бар (по запросу до 25 бар)

КПД: > 90 % (без экономайзера)

Описание и комплект поставки

Основные характеристики котла на перегретой воде ASGX EN (3000…7000 кВт):

корпус котла изготовлен из высококачественной стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3; корпус сварен и испытан в соответствии с действующими европейскими стандартами и согласно директиве PED 97/23/EC;

- горизонтальная камера сгорания с проходящим пламенем, имеющая гофрированную секцию, выполненной горячим формованием;

- полностью омываемая поворотная камера, предназначенная для отвода продуктов сгорания, поддерживается трубной опорой диаметром 500 мм, выполняющей также функцию смотрового люка;

трубные решетки имеют рассверленные и развернутые отверстия для приварки дымогарных труб; передняя трубная решетка поворотной камеры полностью развальцованы горячим способом в направлении к топке для выполнения исключительно стыковых сварных швов вместо угловых;

обечайка котла имеет фланцевые соединения PN 16 или PN 40 EN 1092-1 для установки рабочей арматуры, а также оснащена верхним смотровым люком, нижним инспекционным люком и подъемной проушиной;

дымогарные трубы выполнены из высококачественной стали P235GH UNI EN 10216/2-10217/2, имеют толщину 3,2 мм, развальцованы и приварены к трубным решеткам;

передняя дверца изготовлена из стального листа; теплоизоляция выполнена из специальных огнеупорных материалов с высоким содержанием алюминия и теплоизоляционных материалов; дверца установлена на регулируемых шарнирных петлях и легко открывается посредством откручиваемых гаек без необходимости демонтажа горелки; оснащена воздушным штуцером для соединения с горелкой и гляделкой контроля пламени;

задняя дымовая камера изготовлена из стального листа, покрытого специальной термокраской, и имеет единую легко открываемую, посредством откручивания латунных болтов, дверцу для очистки дымогарных труб и осмотра соединения газохода; оснащена дверцей для чистки и соединением для подвода газохода;

несущая рама выполнена из стального профиля и обеспечивает жесткость всей конструкции водогрейного котла.

верхняя смотровая площадка выполнена из рифленого стального листа и предназначена для обслуживания арматуры, установленной сверху котла;

термоизоляция выполнена в виде матрасов минеральной ваты высокой плотности толщиной 80 мм, защищенных внешней обшивкой из гофрированных алюминиевых листов;

- на котле установлена арматура, необходимая для работы в автоматическом режиме; все механические и гидравлические подключения выполнены на заводе; система сертифицирована согласно PED 97/23/EC;

- вся электрическая разводка сведена в единый шкаф управления; использованные электрические провода имеют силиконовую изоляцию и помещены в оболочку из ПВХ, армированную изнутри; выполнено тестирование работы электрооборудования.

Все котлы на перегретой воде серии ASGX EN имеют соответствующие сертификаты, подтверждающие соответствие Техническому регламенту:

032/2013: О безопасности оборудования, работающего под избыточным давлением

Комплект поставки котлов ASGX EN включает в себя:

- приборы для контроля давления, включающие следующие устройства:

    - 2 предохранительных клапана

    - манометр с большим циферблатом с трехходовым испытательным краном

    - предохранительное реле высокого давления

- приборы для контроля температуры, включающие следующие устройства:

    - термометр с большим циферблатом для контроля температуры подачи

    - термометр сопротивления на подаче, подключенный к терморегулятору в шкафу управления

    - предохранительный термостат

- группа продувки, состоящая из следующих элементов:

    - отсечной клапан продувки с регулировкой потока

- шкаф управления котлом, степень защиты IP 55, состоящий из следующих элементов:

    - главный выключатель

    - выключатель горелки

    - электронный регулятор температуры для управления двухступенчатой горелкой

    - сигнальная лампа и кнопка сброса сигнала тревоги по высокому давлению

    - сигнальная лампа и кнопка сброса сигнала тревоги по высокой температуре

    - сигнальная сирена

ВНИМАНИЕ! Все чертежи, электрические схемы, функциональные схемы носят исключительно ознакомительный характер и могут меняться в зависимости от конкретного заказа и набора выбранных опций. Отсутствующую информацию можно запросить, обратившись к нам в офис.

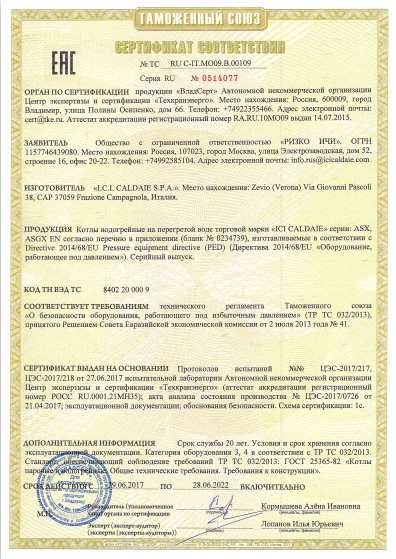

Сертификаты

Certificate ASX ASGX EN thumb

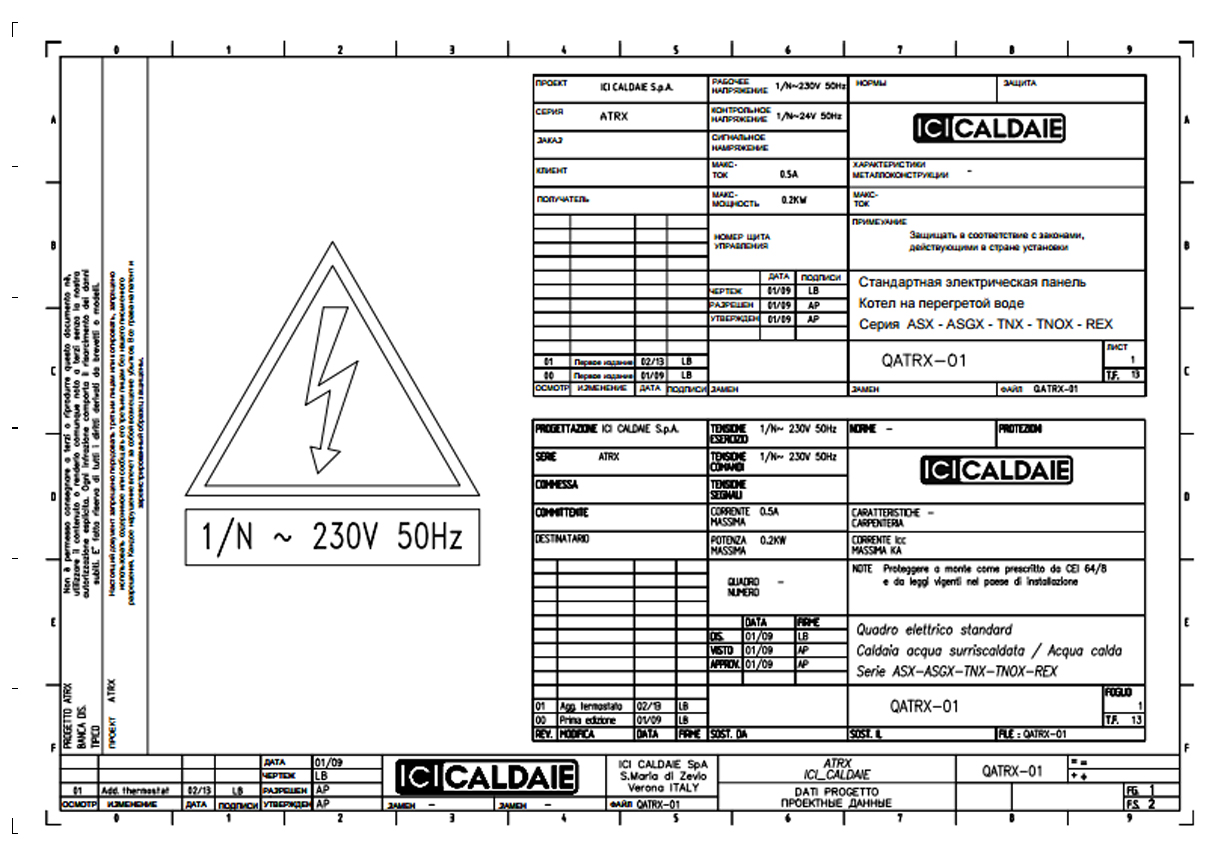

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

s1

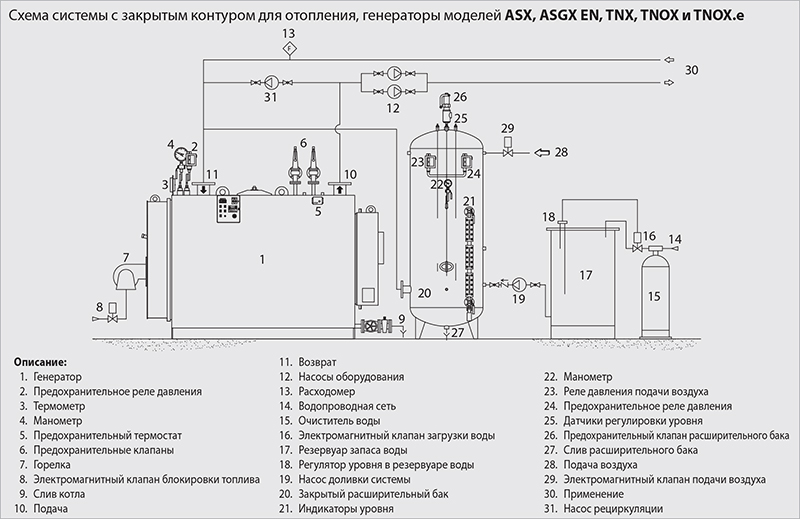

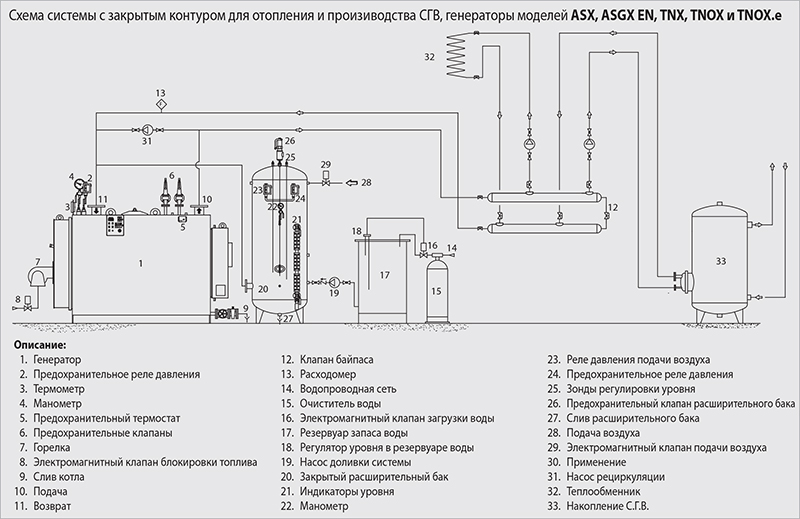

ФУНКЦИОНАЛЬНЫЕ СХЕМЫ

s1 mnCVmkJ      s2

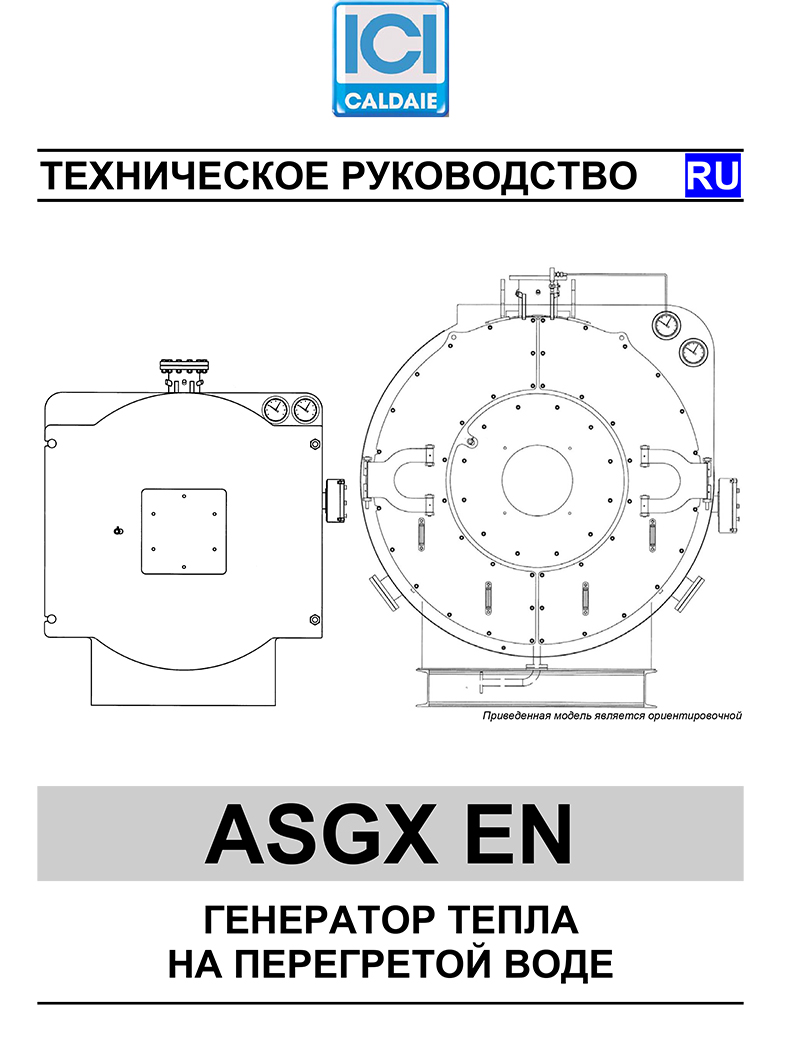

РУКОВОДСТВО

RU ASGXEN-1
