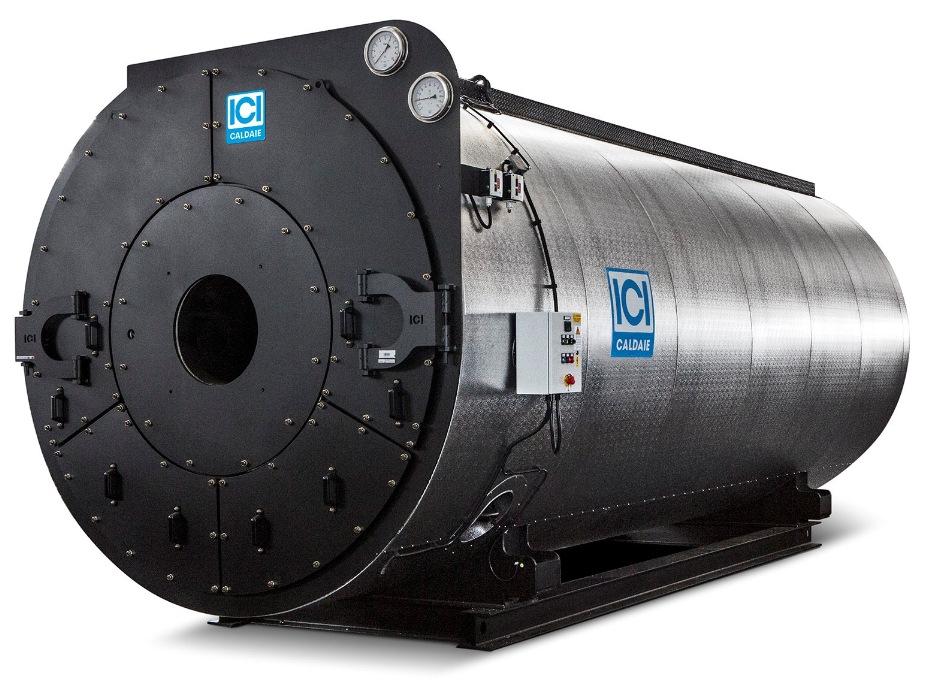

Котлы водогрейные трехходовые жаротрубные TNX EN (от 8000 КВТ до 20000 КВТ)

Основные характеристики водогрейного котла TNX EN:

- корпус котла, изготовленный из высококачественной стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3, сварен и испытан на заводе в соответствии с утвержденными процедурами;

- горизонтальная камера сгорания с проходящим пламенем, имеющая гофрированную секцию, выполненной горячим формованием;

- полностью омываемая поворотная камера, предназначенная для отвода продуктов сгорания, поддерживается трубной опорой диаметром 500 мм, выполняющей также функцию смотрового люка;

- трубные решетки имеют рассверленные и развернутые отверстия для приварки дымогарных труб; передняя трубная решетка поворотной камеры полностью развальцованы горячим способом в направлении к топке для выполнения исключительно стыковых сварных швов вместо угловых;

- обечайка котла имеет фланцевые соединения PN 16 или PN 40 EN 1092-1 для установки рабочей арматуры, а также оснащена верхним смотровым люком, нижним инспекционным люком и подъемной проушиной;

- дымогарные трубы выполнены из высококачественной стали P235GH UNI EN 10216/2-10217/2 и приварены к трубным решеткам; установка турбулизаторов не предусмотрена;

- передняя дымовая камера выполнена из стальных листов; теплоизоляция выполнена из специальных огнеупорных материалов с высоким содержанием алюминия; оборудована двумя отдельными плоскими дверцами, имеющими внутреннюю фиброкерамическую изоляцию, которые установлены на петлях с двойным шарниром; оснащена огнеупорной конической вставкой и рассверленной пластиной для установки горелки;

- задняя дымовая камера изготовлена из стального листа и имеет специальную теплоизоляцию из огнеупорных материалов; оборудована двумя отдельными плоскими дверцами, демонтируемыми для очистки дымогарных труб посредством откручивания соответствующих болтов; оборудована дверцей для чистки и соединением для подвода газохода; оснащена заглушкой для доступа в камеру сгорания, смотровым отверстием контроля пламени с закрывающейся шторкой;

- несущая рама выполнена из стального профиля и обеспечивает жесткость всей конструкции водогрейного котла.

- верхняя смотровая площадка выполнена из рифленого стального листа и предназначена для обслуживания арматуры, установленной сверху котла;

- термоизоляция выполнена в виде матрасов минеральной ваты высокой плотности толщиной 100 мм, защищенных внешней обшивкой из гофрированных алюминиевых листов;

- на котле установлена арматура, необходимая для работы в автоматическом режиме; все механические и гидравлические подключения выполнены на заводе;

- вся электрическая разводка сведена в единый шкаф управления; использованные электрические провода имеют силиконовую изоляцию и помещены в оболочку из ПВХ, армированную изнутри; выполнено тестирование работы электрооборудования.

Все водогрейные котлы серии TNX EN имеют соответствующие сертификаты, подтверждающие соответствие Техническим регламентам:

010/2011: О безопасности машин и оборудования;

016/2011: О безопасности аппаратов, работающих на газообразном топливе;

Комплект поставки котлов TNX EN включает в себя:

- приборы для контроля давления, включающие следующие устройства:

    - манометр с большим циферблатом с трехходовым испытательным краном

    - предохранительное реле высокого давления с ручным сбросом

- приборы для контроля температуры, включающие следующие устройства:

    - термометр с большим циферблатом, шкала 0-120°C

    - предохранительный термостат высокой температуры с ручным сбросом, соответствующий требованиям INAIL (115°C)

    - термопара PT100

- группа продувки, состоящая из следующих элементов:

    - отсечной клапан продувки с регулировкой потока

    - клапан быстрого открытия с рукояткой

- шкаф управления котлом, степень защиты IP 55, состоящий из следующих элементов:

    - главный выключатель

    - выключатель горелки

    - выключатель антиконденсационного насоса

    - электронный регулятор температуры с дисплеем, отображающим температуру подачи (вкл/выкл и вторая ступень горелки)

    - сигнальная лампа и кнопка сброса сигнала тревоги по высокому давлению

    - сигнальная лампа и кнопка сброса сигнала тревоги по высокой температуре

    - кнопка сброса сигналов тревоги

    - сигнальная сирена
