Описание

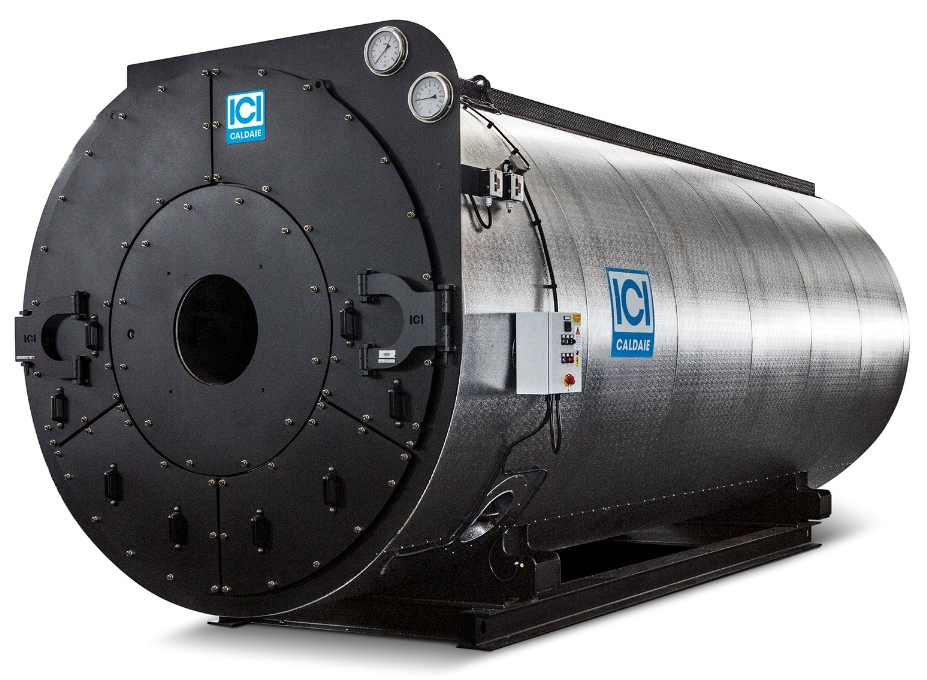

Стальной трехходовой жаротрубный котел на перегретой воде с омываемым днищем топки. Предназначен для работы в автоматическом режиме с наддувными горелками на жидком или газообразном топливе. Используется для работы в больших отопительных или технологических системах мощностью от 8000 до 20000 кВт и рабочей температурой выше 110 °C.

Котел на перегретой воде серии ASGX EN представляет собой конструкцию моноблочного типа. Поставляется в комплекте со всей необходимой арматурой для быстрого ввода в эксплуатацию. Изготовлен из высококачественной стали в соответствии с действующими нормативами; при изготовлении используется автоматическая сварка погруженной дугой. По запросу доступны модели до 25 бар и с рабочей температурой до 195 °С.

Температура рабочая: до 150 °С (по запросу до 195 °С)

Расчетное давление: 12 бар (по запросу до 25 бар)

КПД: > 90 % (без экономайзера)

Описание и комплект поставки

Основные характеристики котла на перегретой воде ASGX EN (8000…20000 кВт):

- корпус котла изготовлен из высококачественной стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3; корпус сварен и испытан в соответствии с действующими европейскими стандартами и согласно директиве PED 97/23/EC;

- горизонтальная камера сгорания с проходящим пламенем, имеющая гофрированную секцию, выполненной горячим формованием;

- полностью омываемая поворотная камера, предназначенная для отвода продуктов сгорания, поддерживается трубной опорой диаметром 500 мм, выполняющей также функцию смотрового люка;

- трубные решетки имеют рассверленные и развернутые отверстия для приварки дымогарных труб; передняя трубная решетка поворотной камеры полностью развальцованы горячим способом в направлении к топке для выполнения исключительно стыковых сварных швов вместо угловых;

- обечайка котла имеет фланцевые соединения PN 16 или PN 40 EN 1092-1 для установки рабочей арматуры, а также оснащена верхним смотровым люком, нижним инспекционным люком и подъемной проушиной;

- дымогарные трубы выполнены из высококачественной стали P235GH UNI EN 10216/2-10217/2 и приварены к трубным решеткам; установка турбулизаторов не предусмотрена;

- передняя дымовая камера выполнена из стальных листов; теплоизоляция выполнена из специальных огнеупорных материалов с высоким содержанием алюминия; оборудована двумя отдельными плоскими дверцами, имеющими внутреннюю фиброкерамическую изоляцию, которые установлены на петлях с двойным шарниром; оснащена огнеупорной конической вставкой и рассверленной пластиной для установки горелки;

- задняя дымовая камера изготовлена из стального листа и имеет специальную теплоизоляцию из огнеупорных материалов; оборудована двумя отдельными плоскими дверцами, демонтируемыми для очистки дымогарных труб посредством откручивания соответствующих болтов; оборудована дверцей для чистки и соединением для подвода газохода; оснащена заглушкой для доступа в камеру сгорания, смотровым отверстием контроля пламени с закрывающейся шторкой;

- несущая рама выполнена из стального профиля и обеспечивает жесткость всей конструкции водогрейного котла.

- верхняя смотровая площадка выполнена из рифленого стального листа и предназначена для обслуживания арматуры, установленной сверху котла;

- термоизоляция выполнена в виде матрасов минеральной ваты высокой плотности толщиной 100 мм, защищенных внешней обшивкой из гофрированных алюминиевых листов;

- на котле установлена арматура, необходимая для работы в автоматическом режиме; все механические и гидравлические подключения выполнены на заводе; система сертифицирована согласно PED 97/23/EC;

- вся электрическая разводка сведена в единый шкаф управления; использованные электрические провода имеют силиконовую изоляцию и помещены в оболочку из ПВХ, армированную изнутри; выполнено тестирование работы электрооборудования.

Все котлы на перегретой воде серии ASGX EN имеют соответствующие сертификаты, подтверждающие соответствие Техническому регламенту:

032/2013: О безопасности оборудования, работающего под избыточным давлением

Комплект поставки котлов ASGX EN включает в себя:

- приборы для контроля давления, включающие следующие устройства:

- 2 предохранительных клапана

- манометр с большим циферблатом с трехходовым испытательным краном

- предохранительное реле высокого давления

- приборы для контроля температуры, включающие следующие устройства:

- термометр с большим циферблатом для контроля температуры подачи

- термометр сопротивления на подаче, подключенный к терморегулятору в шкафу управления

- предохранительный термостат

- группа продувки, состоящая из следующих элементов:

- отсечной клапан продувки с регулировкой потока

- шкаф управления котлом, степень защиты IP 55, состоящий из следующих элементов:

- главный выключатель

- выключатель горелки

- электронный регулятор температуры для управления двухступенчатой горелкой

- сигнальная лампа и кнопка сброса сигнала тревоги по высокому давлению

- сигнальная лампа и кнопка сброса сигнала тревоги по высокой температуре

- сигнальная сирена

ВНИМАНИЕ! Все чертежи, электрические схемы, функциональные схемы носят исключительно ознакомительный характер и могут меняться в зависимости от конкретного заказа и набора выбранных опций. Отсутствующую информацию можно запросить, обратившись к нам в офис.
