Двухходовые жаротрубные водогрейные котлы REX И REX F

Температура расчетная: 115 °С

Температура рабочая: 110 °С

Расчетное давление:  5 бар (по запросу до 20 бар)

КПД: > 92 %

Особенности конструкции:

- термоизоляция включает матрасы минеральной ваты большой плотности и соответствующей толщины, защищенные внешней обшивкой в виде легко монтируемых окрашенных стальных панелей;

- передняя дверца допускает изменение направления открытия; изготовлена из стального листа; теплоизоляция выполнена из фиброкерамики (стандарт; работа на газовом топливе) или имеет специальную двухслойную теплоизоляцию из огнеупорного бетона (работа на дизельном топливе, мазуте и отработанном масле и т.п.); дверца устанавливается на специальных петлях и легко открывается с помощью рукоятки, входящей в комплект поставки.

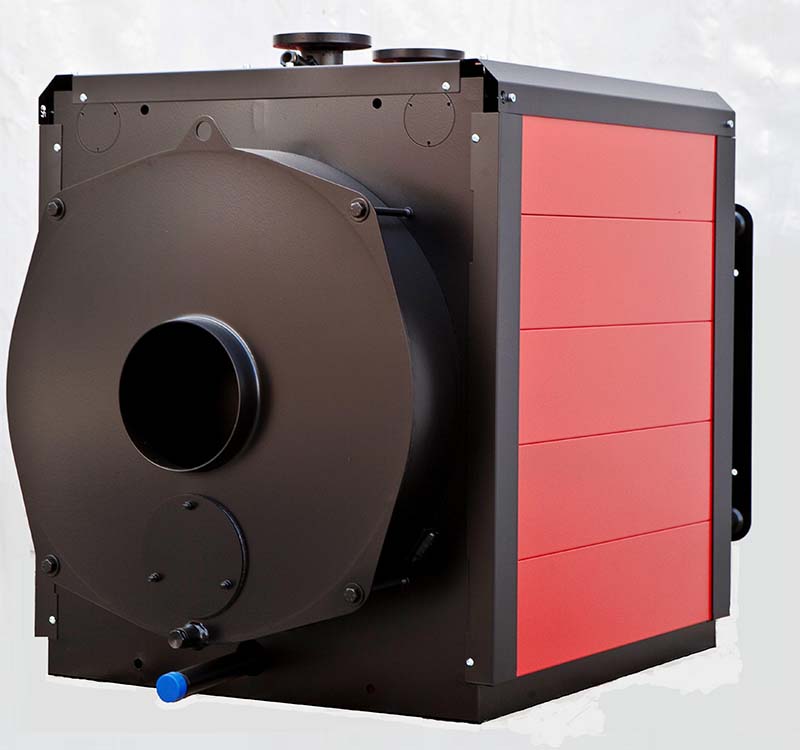

Комплект поставки котлов REX 7 – REX 130 включает в себя:

• Корпус водогрейного котла;
• Комплект обшивки котла, включающий легкомонтируемые панели внешней обшивки, направляющие стойки и матрасы высокоплотной теплоизоляции;
• Комплект турбулизаторов;
• Инcтрумент для чистки дымогарных труб (ершик);
• Теплоизоляция горелочного отверстия в дверце;
• Панель управления котлом (обязательная опция: либо термостатная панель либо панель с контроллером Eterm для управления каскадом котлов и реализации погодозависимой схемы управления).

Температура расчетная: 115 °С

Температура рабочая: 110 °С

Расчетное давление:  5 бар (по запросу до 20 бар)

КПД: > 92 %

Особенности конструкции:

- термоизоляция включает матрасы минеральной ваты большой плотности и соответствующей толщины, защищенные внешней обшивкой из гофрированных алюминиевых листов;

- передняя дверца допускает изменение направления открытия (модели до REX 180 включительно); имеет специальную двухслойную теплоизоляцию из огнеупорного бетона; дверца устанавливается на специальных петлях и легко открывается с помощью рукоятки, входящей в комплект поставки.

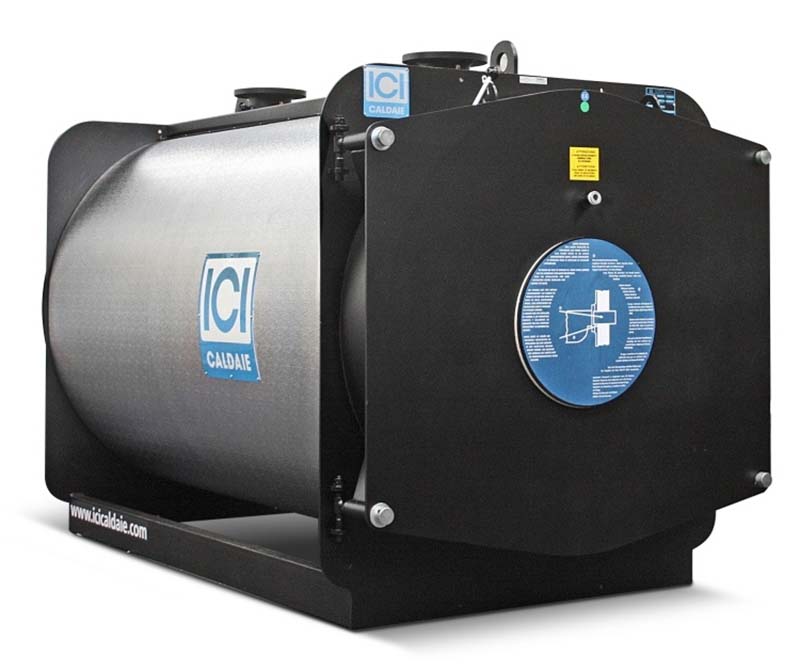

Комплект поставки котлов REX 140 – REX 350 включает в себя:

• Котел с установленной теплоизоляцией, состоящей из матрасов высокоплотной минеральной ваты с внешней обшивкой из гофрированного алюминия;
• Комплект турбулизаторов;
• Инcтрумент для чистки дымогарных труб (ершик);
• Теплоизоляция горелочного отверстия в дверце;
• Кронштейн установки панели управления;
• Панель управления котлом (обязательная опция: либо термостатная панель либо панель с контроллером Eterm для управления каскадом котлов и реализации погодозависимой схемы управления).

Температура расчетная: 115 °С

Температура рабочая: 110 °С

Расчетное давление:  6 бар (по запросу до 20 бар)

КПД: > 92 %

Особенности конструкции:

- термоизоляция включает матрасы минеральной ваты большой плотности и соответствующей толщины, защищенные внешней обшивкой из гофрированных алюминиевых листов;

- передняя дверца изготовлена из стального листа; имеет специальную двухслойную теплоизоляцию из огнеупорного бетона; дверца устанавливается на специальных петлях и легко открывается с помощью рукоятки, входящей в комплект поставки;

- несущая рама выполнена из стального профиля и обеспечивает жесткость всей конструкции водогрейного котла.

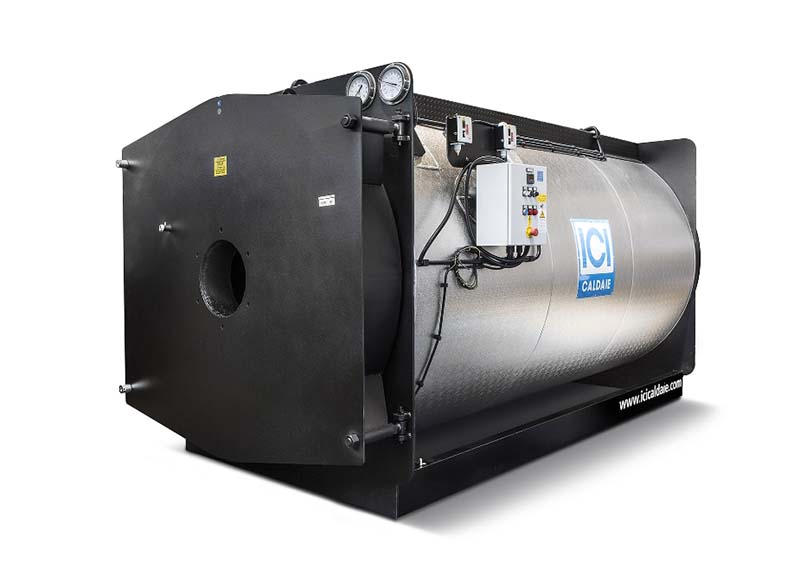

Комплект поставки котлов REX 400 – REX 600 включает в себя:

• Котел с установленной теплоизоляцией, состоящей из матрасов высокоплотной минеральной ваты с внешней обшивкой из гофрированного алюминия;
• Дренажный вентиль и ручной продувочный клапан быстрого действия;
• Манометр с трехходовым краном и поверочным фланцем;
• Предохранительное реле высокого давления;
• Капиллярный термометр с большим циферблатом (0 – 120 °С);
• Предохранительный термостат высокой температуры (115 °С);
• Термопара PT100;
• Комплект турбулизаторов;
• Инcтрумент для чистки дымогарных труб (ершик);
• Теплоизоляция горелочного отверстия в дверце;
• Шкаф управления (IP 55) с электронным регулятором температуры (дополнительной опцией является оснащение шкафа контроллером Eterm для управления каскадом котлов и реализации погодозависимой схемы управления).

Температура расчетная: 115 °С

Температура рабочая: 110 °С

Расчетное давление:  5 бар (по запросу до 20 бар)

КПД: > 95,2 %

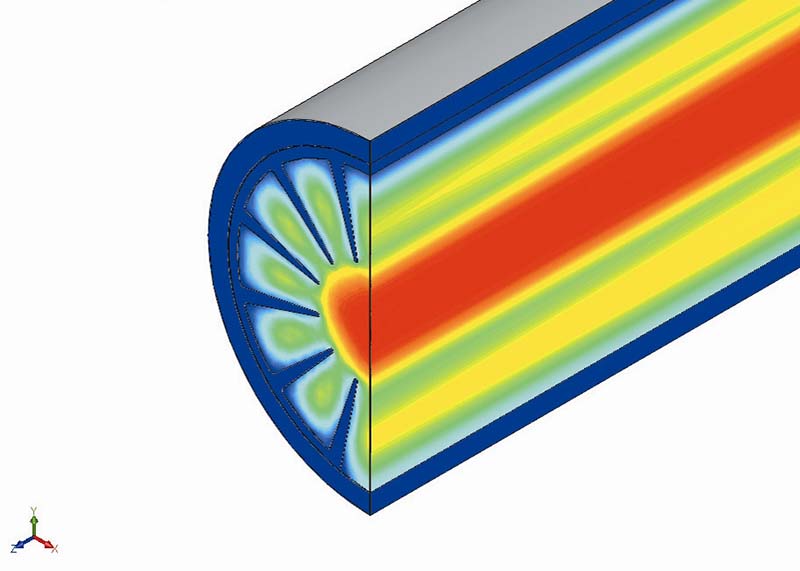

• Для повышения КПД (более 95%) водогрейные двухходовые котлы оснащаются системой алюминиевых конвективных вставок Fin-e®.
• Конвективные вставки выполнены из технически чистого алюминия экструзией алюминиевого профиля.

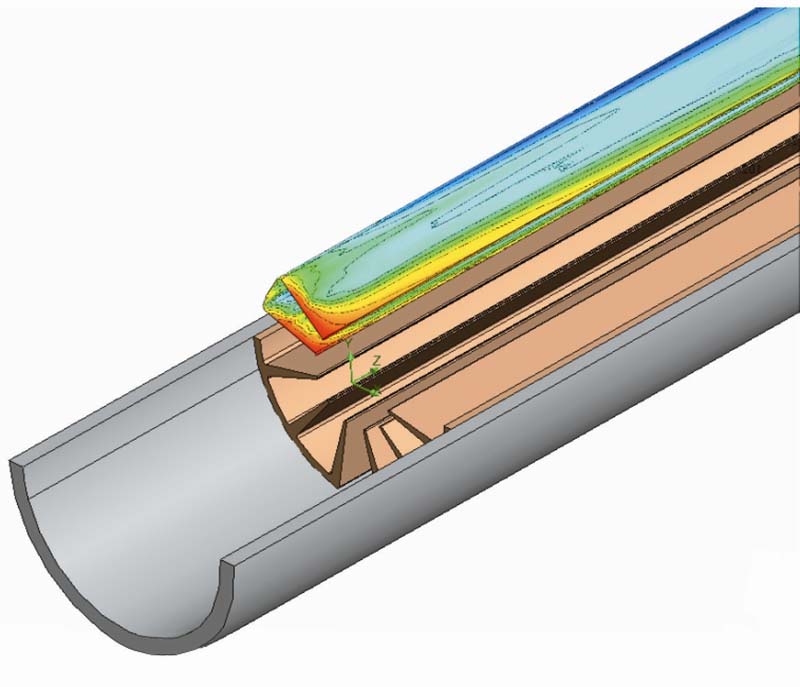

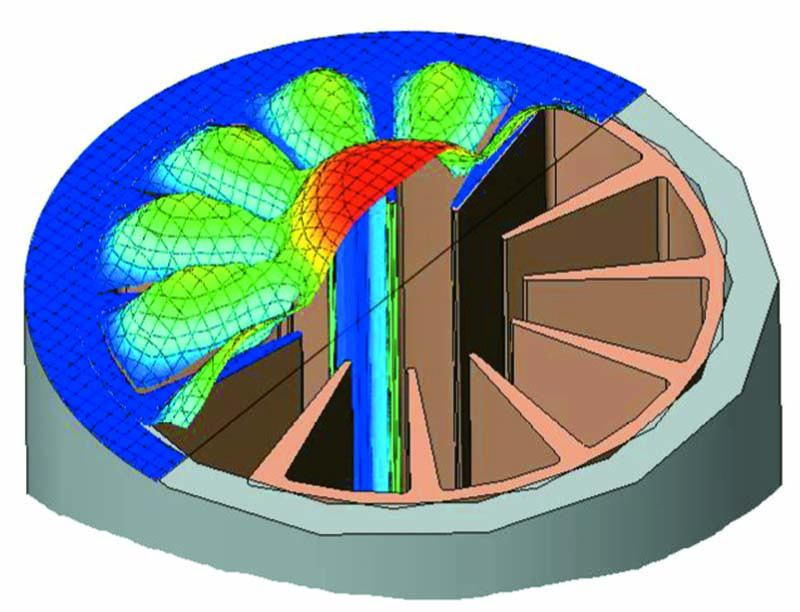

• Вставки имеют внутреннее оребрение со специальным продольным профилем для увеличения поверхности теплообмена и запрессовываются в тыльную часть дымогарных труб в заводских условиях.
• Уходящие дымовые газы, проходя через конвективные вставки с профилированным оребрением, существенно снижают свою температуру (до 120 °С… 130 °С).
• Котел не меняет своей конструкции и сохраняет заявленную производительность.



• Противодавление газового тракта несколько увеличивается.
• Версия F доступна только для работы на газообразном топливе в качестве основного.
• Чистка дымогарных труб с тыльной стороны осуществляется соответствующим ершом, имеющим специальный геометрический профиль, что позволяет легко удалять остаточные продукты сгорания.
• Отвод конденсата при холодном пуске котла осуществляется естественным образом по направлению к задней дымовой камере благодаря открытому профилю алюминиевых вставок.
