Двухходовые жаротрубные водогрейные котлы REX DUAL И REX DUAL F
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Стальной двухходовой жаротрубный котел, с топкой цилиндрической формы с реверсивным развитием факела. Топка имеет выпуклое днище, поддерживаемое полностью омываемым патрубком. Предназначен для работы с наддувными горелками на жидком или газообразном топливе. Используется в гидравлических системах с температурой воды от 60 до 110°C (предохранительный термостат настроен на 115°C).
Основные характеристики водогрейного котла REX:
- корпус котла изготовлен из высококачественной стали и образован передней трубной решеткой, развальцованной по направлению к топке RSB способом, выпуклой (не плоской – для повышения сопротивления внутреннему давлению) и задней трубной решеткой; отверстия выполнены лазерной резкой;
- топка цилиндрической формы с реверсивным развитием факела, полностью закрытая в тыльной части выпуклым днищем, поддерживаемым омываемым патрубком; пламя развивается до центральной части топки, затем горячие дымовые газы возвращаются в переднюю, частично омываемую, часть топки, и далее дымовые газы поступают в пучок дымогарных труб;
- дымогарные трубы стандарта EN10217-2 P235GH привариваются к трубным решеткам и оснащаются специальными спиральными турбулизаторами
- задняя дымовая камера, изготовлена из стального листа, покрытого специальной термокраской, и представляет собой единую легко снимаемую конструкцию для осмотра газоходов; крепится к корпусу болтами; оснащена выходом для соединения с дымовой трубой и дверцей для очистки;
- обечайка корпуса котла оснащена соответствующими патрубками для соединения с гидравлической системой котельной, а также необходимыми для установки рабочего оборудования; вся сварная конструкция выполнена современными методами сварки и квалифицированным сертифицированным персоналом.
- термоизоляция включает матрасы минеральной ваты большой плотности и соответствующей толщины, защищенные внешней обшивкой в виде легко монтируемых окрашенных стальных панелей;
- передняя дверца допускает изменение направления открытия; изготовлена из стального листа; теплоизоляция выполнена из фиброкерамики (стандарт; работа на газовом топливе) или имеет специальную двухслойную теплоизоляцию из огнеупорного бетона (работа на дизельном топливе, мазуте и отработанном масле и т.п.); дверца устанавливается на специальных петлях и легко открывается с помощью рукоятки, входящей в комплект поставки.
Все водогрейные котлы серии REX DUAL и REX DUAL F имеют соответствующие сертификаты, подтверждающие соответствие Техническим регламентам:
010/2011: О безопасности машин и оборудования;
016/2011: О безопасности аппаратов, работающих на газообразном топливе;
Основные преимущества:
- Включает два одинаковых котла REX вдвое меньшей мощности.
- Экономия напольного пространства в котельной.
- Каждый из котлов может работать независимо друг от друга.
- Оснащается двумя панелями управления.
- Котлы могут работать в каскаде
КОТЛЫ ВЕРТИКАЛЬНОЙ КОМПОНОВКИ REX DUAL (от 140 кВт до 1700 кВт)
Температура расчетная: 115 °С
Температура рабочая: 110 °С
Расчетное давление: 5 бар (по запросу до 20 бар)
КПД: > 92 %
Комплект поставки котлов REX DUAL и REX DUAL F включает в себя:
- 2 корпуса водогрейных котлов, установленных на общей несущей раме;
- Комплект обшивки котла, включающий легкомонтируемые панели внешней обшивки, направляющие стойки и матрасы высокоплотной теплоизоляции;
- Комплект крепежа для гидравлического соединения котлов;
- Гидравлические коллекторы подачи и обратки;
- Комплект турбулизаторов на два котла;
- Инcтрумент для чистки дымогарных труб (ершик);
- Теплоизоляция горелочных отверстий в дверцах;
- 2 панель управления котлом (обязательная опция: либо термостатная панель либо панель с контроллером Eterm для управления каскадом котлов и реализации погодозависимой схемы управления)
КОТЛЫ ГОРИЗОНТАЛЬНОЙ КОМПОНОВКИ REX DUAL (от 80 кВт до 2600 кВт)
Температура расчетная: 115 °С
Температура рабочая: 110 °С
Расчетное давление: 5 бар (по запросу до 20 бар)
КПД: > 92 %
Комплект поставки котлов REX DUAL и REX DUAL F включает в себя:
- 2 корпуса водогрейных котлов, установленных на общей несущей раме;
- Комплект обшивки котла, включающий легкомонтируемые панели внешней обшивки, направляющие стойки и матрасы высокоплотной теплоизоляции;
- Комплект крепежа для гидравлического соединения котлов;
- Гидравлические коллекторы подачи и обратки;
- Комплект турбулизаторов на два котла;
- Инcтрумент для чистки дымогарных труб (ершик);
- Теплоизоляция горелочных отверстий в дверцах;
- 2 панель управления котлом (обязательная опция: либо термостатная панель либо панель с контроллером Eterm для управления каскадом котлов и реализации погодозависимой схемы управления)
КОТЛЫ СЕРИИ REX DUAL F, оснащенные системой Fin-e
Температура расчетная: 115 °С
Температура рабочая: 110 °С
Расчетное давление: 5 бар (по запросу до 20 бар)
КПД: > 95,2 %
Доступны в вертикальном и горизонтальном исполнении.
- Для повышения КПД (более 95%) водогрейные двухходовые котлы оснащаются системой алюминиевых конвективных вставок Fin-e®.
- Конвективные вставки выполнены из технически чистого алюминия экструзией алюминиевого профиля.
- Вставки имеют внутреннее оребрение со специальным продольным профилем для увеличения поверхности теплообмена и запрессовываются в тыльную часть дымогарных труб в заводских условиях.
- Уходящие дымовые газы, проходя через конвективные вставки с профилированным оребрением, существенно снижают свою температуру (до 120 °С… 130 °С).
- Котел не меняет своей конструкции и сохраняет заявленную производительность.
- Противодавление газового тракта несколько увеличивается.
- Версия F доступна только для работы на газообразном топливе в качестве основного.
- Чистка дымогарных труб с тыльной стороны осуществляется соответствующим ершом, имеющим специальный геометрический профиль, что позволяет легко удалять остаточные продукты сгорания.
- Отвод конденсата при холодном пуске котла осуществляется естественным образом по направлению к задней дымовой камере благодаря открытому профилю алюминиевых вставок.
ВНИМАНИЕ! Все чертежи, электрические схемы, функциональные схемы носят исключительно ознакомительный характер и могут меняться в зависимости от конкретного заказа и набора выбранных опций. Отсутствующую информацию можно запросить, обратившись к нам в офис.

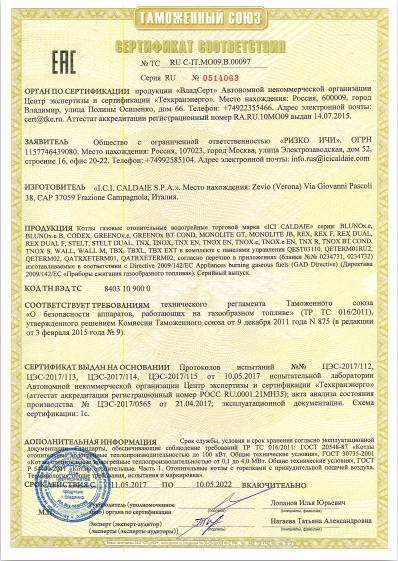

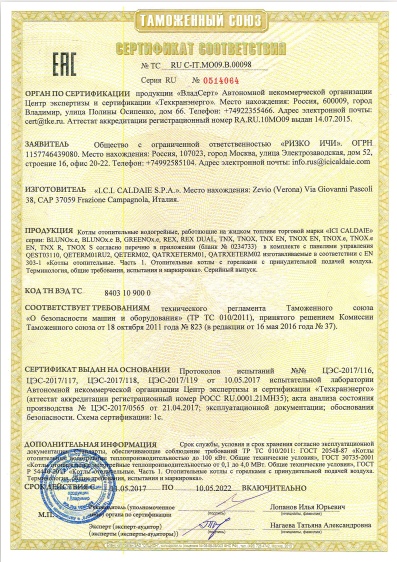

Сертификаты

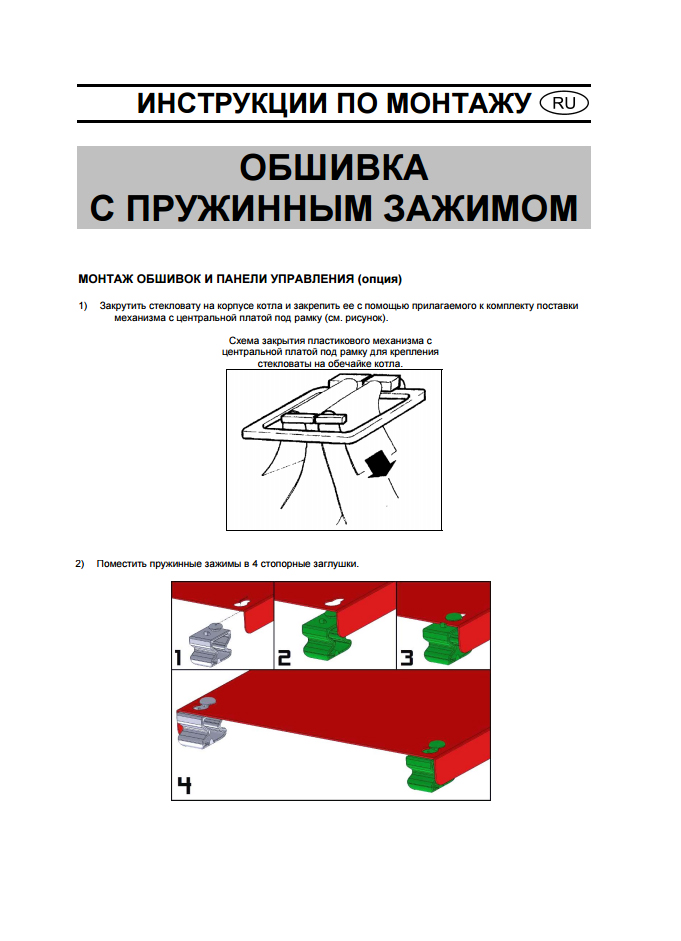

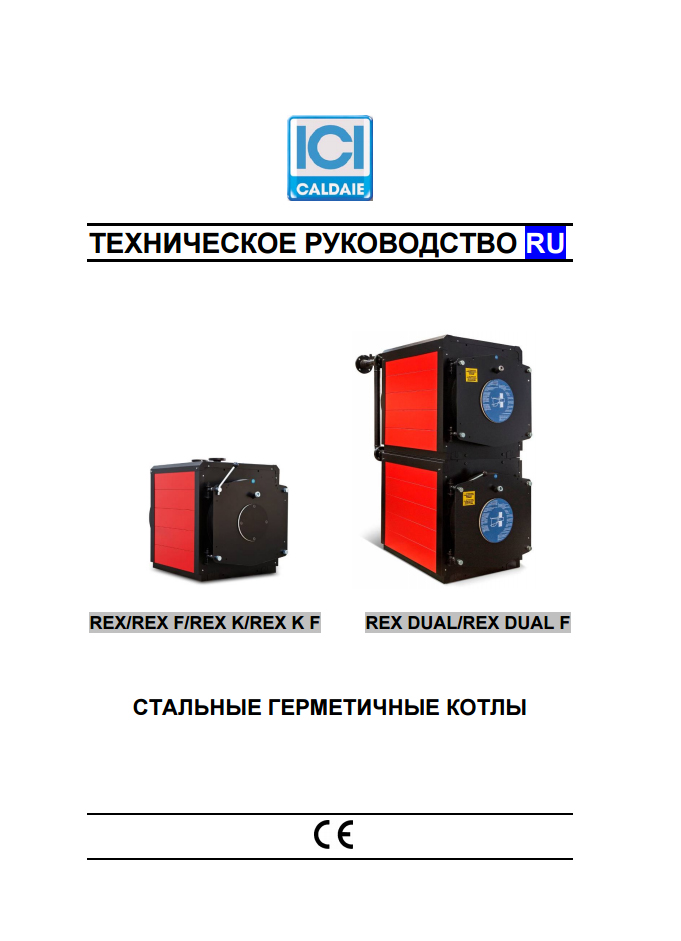

РУКОВОДСТВО
