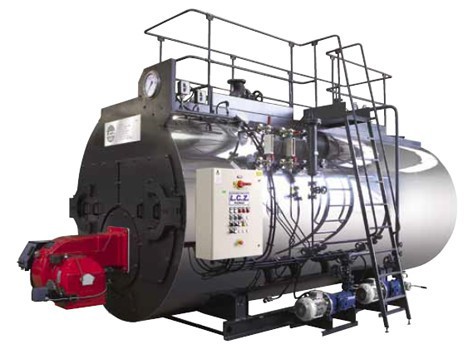

Котлы паровые жаротрубные трехходовые серии CS

Трехходовой жаротрубный котел горизонтального типа, с проходящим пламенем и омываемым днищем топки предназначен для работы на жидком и газообразном топливе. Котел характеризуется наличием трубных решеток, развальцованных по направлению к топке, и инверсионной камерой. Данная технология исключает наличие остаточного напряжения, типичного для других конструкций, и позволяет компенсировать температурные расширения, обусловленные различными рабочими температурами. Котел имеет большой объем воды, обеспечивающий значительный мгновенный расход пара при корректной и продолжительной работе; большое зеркало испарения препятствует попаданию капель воды в пар даже при резком отборе пара. Произведенный пар обычно “сухой", он позволяет значительно сберечь энергию, сокращая количество возвратов в котел с помощью конденсатоотводчиков, установленных в системе. Топка большого диаметра и объема выполнена для снижения тепловой нагрузки, что позволяет свести к минимуму выбросы вредных веществ, содержащихся в дымовых газах, и гарантирует оптимальное функционирование котла как на жидком, так и на газообразном топливе. Работа котла полностью автоматическая, операции по очистке и техническому обслуживанию легко осуществимы благодаря наличию передних дверец, установленных на двойных шарнирных петлях, открывающихся без снятия горелки, и задних дверец, закрепленных с помощью латунных болтов. Изоляционная обшивка выполнена из матрасов минеральной ваты большой толщины и высокой плотности, внешняя отделка выполнена из стали с зеркальным блеском. Котел моноблочного типа с отличными эксплуатационными качествами и оригинальными техническими решениями спроектирован и сконструирован для максимальной гарантии надежности, срока службы и управления, обеспечивая максимальную экономию эксплуатации при КПД 90% как при высоких, так и при низких тепловых нагрузках. По запросу поставляются:

• экономайзер
• группа автоматической продувки
• группа модуляции питательной воды
• группа контроля солесодержания
• само диагностируемая сигнализация максимального и минимального уровня
• охладитель проб
• котлы с расчетным давлением 15 бар и выше

СЕРИЙНАЯ КОМПЛЕКТАЦИЯ
Котел поставляется в виде моноблока, установленного на основании и оснащенного электрическим шкафом, соединенным с различными устройствами. Электрические устройства котла соединены с электрическим шкафом с помощью изоляционных силиконовых кабелей, помещенных в кожухи из полихлорвинила. Арматура:

• два индикатора уровня из кованой стали
• два предохранительных клапана пружинного типа
• главный парозапорный клапан
• манометр с большой шкалой с держателем манометра и контрольным фланцем
• предельное реле давления
• предохранительное реле давления с ручной перезагрузкой
• датчик максимального уровня
• группа модуляции питательной воды состоит из:
  • два электрических центробежных вертикальных насоса
  • два отсечных клапана
  • три обратных клапана
  • два фильтра на всасывании насоса
• клапан продувки
• группа продувки
• система автоматического регулирования уровня в комплекте с двумя датчиками проводимости и электронным реле
• две независимые системы контроля минимального уровня представлены двумя датчиками проводимости и двумя электронными реле
• электрический шкаф со степенью защиты IP54 оснащен главным выключателем, выключателем насоса и горелки, плавкими предохранителями, тепловым реле насоса, ручным/автоматическим выключателем насоса, электронными реле контроля уровня, кнопками перезагрузки, индикаторами для зрительного контроля и звуковыми сигналами тревоги.

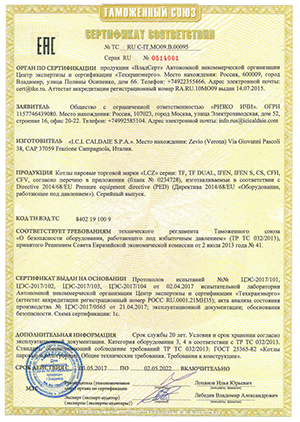

Сертификат

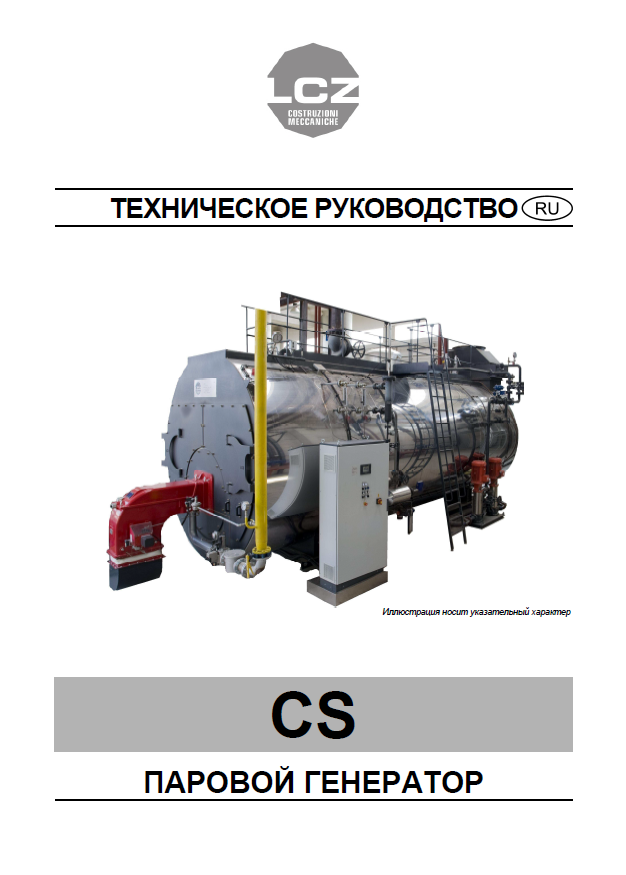

Руководство

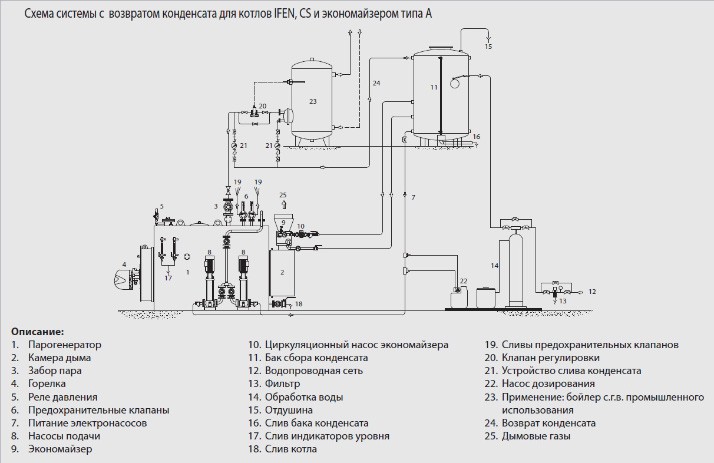

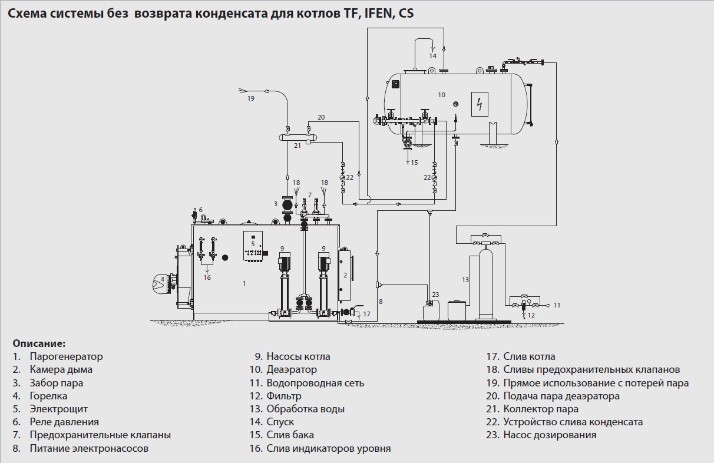

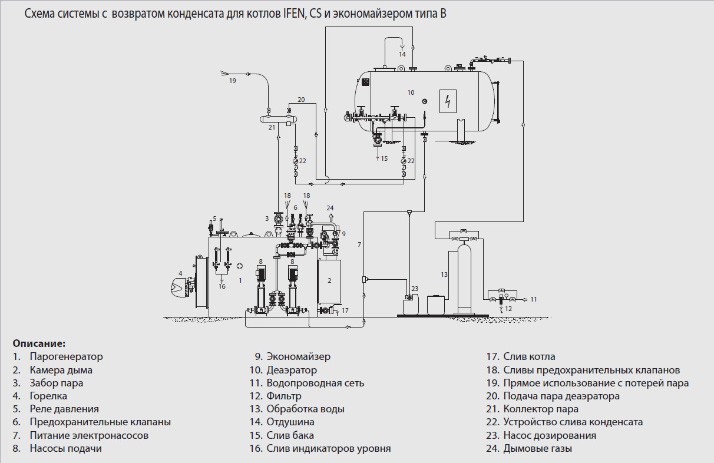

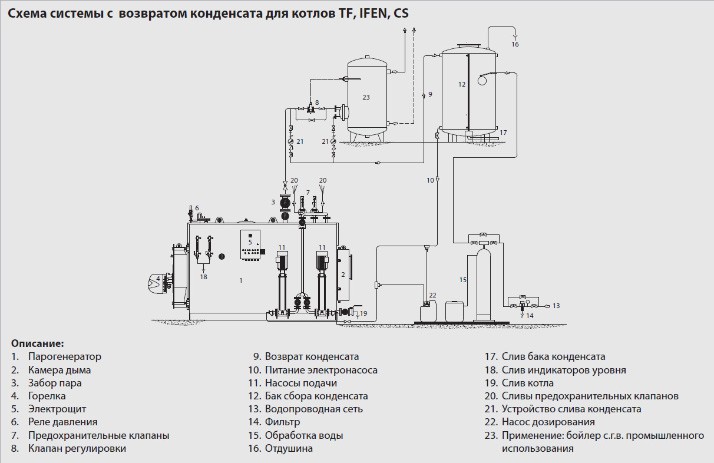

  Функциональные схемы
