Парогенераторы жаротрубные двухходовые серии TF

tf

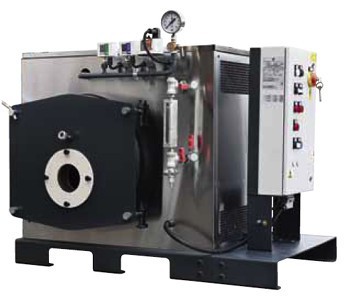

МОДЕЛИ TF ПАРОПРОИЗВОДИТЕЛЬНОСТЬЮ ДО 150 кг/ч, ДАВЛЕНИЕМ 5 бар

Жаротрубные двухходовые парогенераторы малого объема воды и уменьшенных габаритных размеров для мелких и средних потреблений, где необходим пар высокого качества.

Работа котлов полностью автоматическая, управление осуществляется с помощью шкафа управления.

Изоляционная обшивка выполнена из матрасов минеральной ваты, внешняя отделка выполнена из коррозионностойкого стального листа.

По запросу может быть поставлен комплект основания, соответствующий модели котла, состоящий из умягчителя воды и бака сбора конденсата/бака питательной воды соответствующего размера.

Паровые котлы поставляются с сертификатом CE в соответствии с Директивой 97/23/CE(PED).

Паровой котел модели TF – это котел с дымогарными трубами, с системой горения при реверсивном развитии факела в топке, давлением 5 бар.

Котлы поставляются в виде моноблока, легко транспортируются и благодаря значительной площади испарения гарантируют высокое качество пара, несмотря на их габаритные размеры.

Котлы поставляются со всей необходимой регулирующей, предохранительной и контролирующей арматурой.

Все гидравлические и электрические соединения выполнены, что облегчает установку и пуск.

Вся арматура является доступной для проведения операций по чистке и техническому обслуживанию.

  • Работа на жидком и газообразном топливе
  • Высокий КПД 91%
  • Высокое качество пара
  • Уменьшенные габаритные размеры
  • Легко осуществимая транспортировка
  • Легкость в использовании и техническом обслуживании

Серийная комплектация

Котел поставляется в виде моноблока, установленного на основании и оснащенного электрическим шкафом, соединенным с различными устройствами.

Предохранительные и контролирующие устройства:

  • 1 автоматический регулятор уровня с датчиками
  • 2 датчика минимального уровня
  • 2 реле давления
  • 1 предохранительное реле давления
  • 1 манометр
  • 2 предохранительных клапана пружинного типа

Клапаны и предусмотренные соединения:

  • 1 парозапорный клапан
  • 1 трехходовый кран манометра
  • 2 индикатора уровня воды
  • 1 автоматический дренажный клапан с отсечным клапаном
  • 1 клапан непрерывной продувки для контроля за солесодержанием

Группа модуляции питательной воды:

  • 1 электрический насос
  • 1 отсечной клапан
  • 1 обратный клапан

Арматура, поставляемая по запросу:

  • резервный питательный насос с отсечными клапанами, обратными клапанами и селекторным выключателем насосов
  • сепаратор конденсата
  • датчик максимального уровня
  • комплект основания с умягчителем и баком сбора конденсата / баком питательной воды

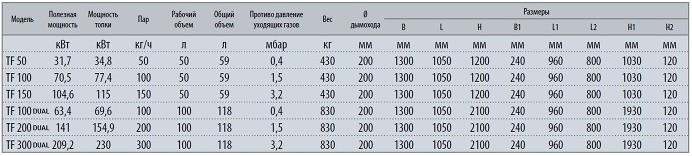

tf characteristic
