Горелка BTG 15 Газовая, одноступенчатая, мощность (min-max) 50-160 кВт
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Общая информация
| Модель: | Baltur BTG 15 |
| Артикул: | 17080010 |
| Код: | 2-10-3015 |
| Тип: | Газовая |
| Описание типа: | Одноступенчатая |
| Мощность мин. | 50 кВт |
| Мощность макс. | 160 кВт |

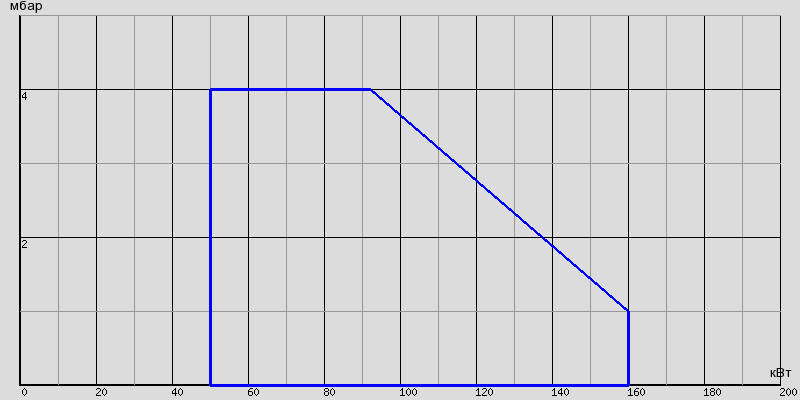

Диаграмма мощности (щелкните на картинку для настройки):
Технические характеристики
- Горелка газовая.
- Одноступенчатая (вкл./выкл.).
- Работает с камерой сгорания любого типа.
- Смешивание воздуха и газа в сопловой трубе.
- Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
- Система рециркуляции дымовых газов для снижения содержания выбросов оксидов азота (NОx) класс II по нормам EN676.
- Устройство смешивания можно демонтировать, не снимая горелки с котла.
- Ручное регулирование расхода воздуха.
- По запросу: возможно установить блок контроля герметичности клапанов.
- Горелка оборудована семиполярным штекером, фланцем и уплотнительными прокладками для крепления котла.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции повышенного давления.
- Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
- Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
- Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
- Однофазный электрический двигатель управляет работой вентилятора.
- Прессостат воздуха.
- Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
- Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
- Контроль наличия пламени с помощью электрода ионизации.
- Семиполярный штекер для подвода электропитания и подсоединения термостата.
- Подсоединение для подключения микроамперметра для контроля тока ионизации.
- Степень электрозащищенности IP40.
- Звукоизоляционный пластиковый кожух.
Детализация модели
| Модель | BTG 15 |
|---|---|
| Артикул: | 17080010 |
| Мощность мин. | 50 |
| Мощность макс. | 160 |
| Модель | BTG 15 |
| Электрическое подключение | 1N AC 50Гц 230V |
| Мощность двигателя | 0.18 |
| Примечание |
1) |
Габаритные и присоединительные размеры
| Модель | BTG 15 |
|---|---|
| A, мм | 303 |
| A1, мм | |
| A2, мм | |
| B, мм | |
| B1, мм | 275 |
| B5, мм | 70 |
| B6, мм | |
| C, мм | 680 |
| D, мм | 150-280 |
| E, мм | 126 |
| F, мм | 114 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 780x370x410 |
| Вес, кг | 18 |
Фланец горелки
| Модель | BTG 15 |
|---|---|
| I, мм | 185 |
| I1, мм | 185 |
| L, мм | 170-210 |
| M, мм | M10 |
| N, мм | 135 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
Комплект крепления горелки к котлу (фланец, прокладка)и семиполярный штекер
