Горелка BTG 11 Газовая, одноступенчатая. Мощность (min-max) 48.8 кВт - 99 кВт

Общая информация

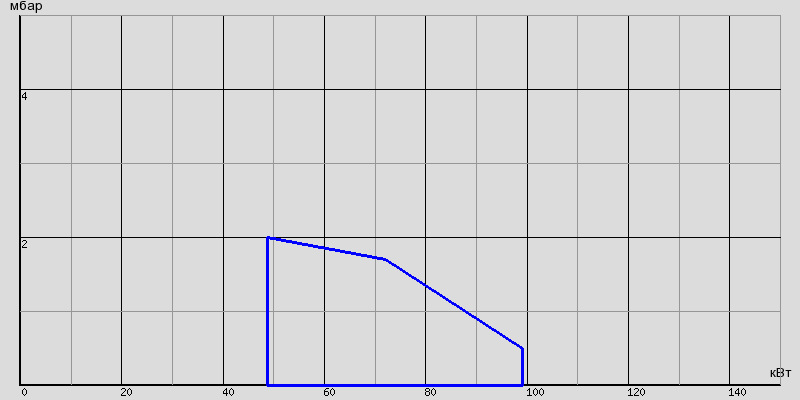

Диаграмма мощности (щелкните на картинку для настройки):

Технические характеристики

• Горелка газовая.
• Одноступенчатая (вкл./выкл.).
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе.
• Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство смешивания можно демонтировать, не снимая горелки с котла.
• Ручное регулирование расхода воздуха.
• По запросу: возможно установить блок контроля герметичности клапанов.
• Горелка оборудована семиполярным штекером, фланцем и уплотнительными прокладками для крепления котла.
• По запросу: удлиненное сопло горелки (обговаривается при заказе горелки).

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Однофазный электрический двигатель управляет работой вентилятора.
• Прессостат воздуха.
• Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Контроль наличия пламени с помощью электрода ионизации.
• Семиполярный штекер для подвода электропитания и подсоединения термостата.
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Степень электрозащищенности IP40.
• Звукоизоляционный пластиковый кожух.

Детализация модели

Габаритные и присоединительные размеры

Фланец горелки

Стандартная комплектация

• Комплект крепления горелки к котлу (фланец, прокладка)
• Семиполярный штекер
